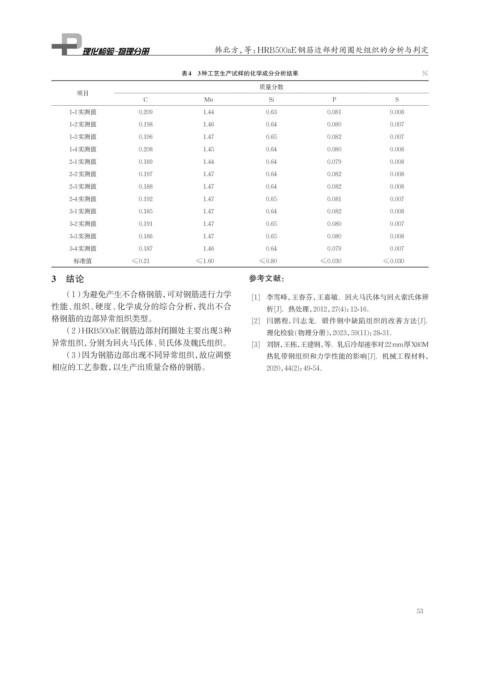

Page 69 - 理化检验-物理分册2024年第十二期
P. 69
韩北方，等：HRB500aE钢筋边部封闭圈处组织的分析与判定
表4 3种工艺生产试样的化学成分分析结果 %
质量分数
项目
C Mn Si P S
1-1实测值 0.209 1.44 0.63 0.081 0.008
1-2实测值 0.198 1.46 0.64 0.080 0.007
1-3实测值 0.196 1.47 0.65 0.082 0.007
1-4实测值 0.208 1.45 0.64 0.080 0.008
2-1实测值 0.189 1.44 0.64 0.079 0.008
2-2实测值 0.197 1.47 0.64 0.082 0.008
2-3实测值 0.188 1.47 0.64 0.082 0.008
2-4实测值 0.192 1.47 0.65 0.081 0.007
3-1实测值 0.185 1.47 0.64 0.082 0.008
3-2实测值 0.191 1.47 0.65 0.080 0.007
3-3实测值 0.186 1.47 0.65 0.080 0.008
3-4实测值 0.187 1.46 0.64 0.079 0.007
标准值 ≤0.21 ≤1.60 ≤0.80 ≤0.030 ≤0.030
3 结论 参考文献：
（1）为避免产生不合格钢筋，可对钢筋进行力学 [1] 李雪峰，王春芬，王嘉敏．回火马氏体与回火索氏体辨
性能、组织、硬度、化学成分的综合分析，找出不合 析[J]．热处理，2012，27(4)：12-16．
格钢筋的边部异常组织类型。 [2] 闫鹏程，闫志龙．锻件钢中缺陷组织的改善方法[J]．
（2） HRB500aE钢筋边部封闭圈处主要出现3种 理化检验(物理分册)，2023，59(11)：28-31．
异常组织，分别为回火马氏体、贝氏体及魏氏组织。 [3] 刘妍， 王栋，王建钢，等．轧后冷却速率对22 mm厚X80M
（3） 热轧带钢组织和力学性能的影响[J]．机械工程材料，
因为钢筋边部出现不同异常组织，故应调整
相应的工艺参数，以生产出质量合格的钢筋。 2020，44(2)：49-54．
53
