Page 67 - 理化检验-物理分册2024年第十二期
P. 67
韩北方，等：HRB500aE钢筋边部封闭圈处组织的分析与判定

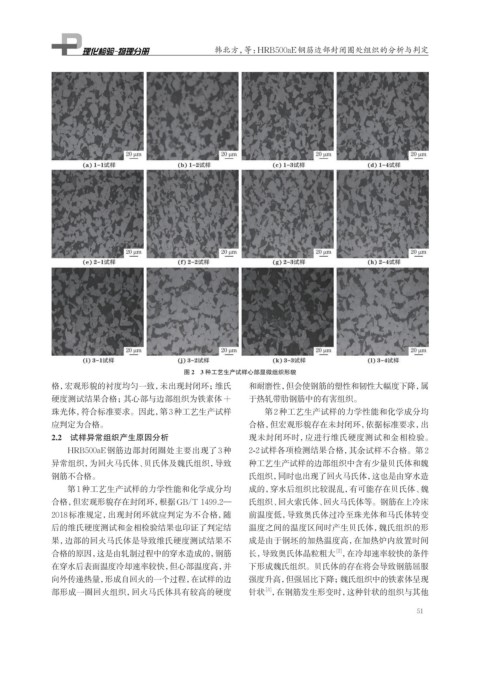

图 2 3 种工艺生产试样心部显微组织形貌
格，宏观形貌的衬度均匀一致，未出现封闭环；维氏 和耐磨性，但会使钢筋的塑性和韧性大幅度下降，属
硬度测试结果合格；其心部与边部组织为铁素体+ 于热轧带肋钢筋中的有害组织。
珠光体，符合标准要求。因此，第3种工艺生产试样 第2种工艺生产试样的力学性能和化学成分均
应判定为合格。 合格，但宏观形貌存在未封闭环，依据标准要求，出
2.2 试样异常组织产生原因分析 现未封闭环时，应进行维氏硬度测试和金相检验。
HRB500aE钢筋边部封闭圈处主要出现了3种 2-2试样各项检测结果合格，其余试样不合格。第2
异常组织，为回火马氏体、贝氏体及魏氏组织，导致 种工艺生产试样的边部组织中含有少量贝氏体和魏
钢筋不合格。 氏组织，同时也出现了回火马氏体，这也是由穿水造
第1种工艺生产试样的力学性能和化学成分均 成的，穿水后组织比较混乱，有可能存在贝氏体、魏
合格，但宏观形貌存在封闭环，根据GB/T 1499.2— 氏组织、回火索氏体、回火马氏体等。钢筋在上冷床
2018标准规定，出现封闭环就应判定为不合格，随 前温度低，导致奥氏体过冷至珠光体和马氏体转变
后的维氏硬度测试和金相检验结果也印证了判定结 温度之间的温度区间时产生贝氏体，魏氏组织的形
果，边部的回火马氏体是导致维氏硬度测试结果不 成是由于钢坯的加热温度高，在加热炉内放置时间
合格的原因，这是由轧制过程中的穿水造成的，钢筋 长，导致奥氏体晶粒粗大 ，在冷却速率较快的条件
[2]
在穿水后表面温度冷却速率较快，但心部温度高，并 下形成魏氏组织。贝氏体的存在将会导致钢筋屈服
向外传递热量，形成自回火的一个过程，在试样的边 强度升高，但强屈比下降；魏氏组织中的铁素体呈现
部形成一圈回火组织，回火马氏体具有较高的硬度 针状 ，在钢筋发生形变时，这种针状的组织与其他
[3]
51
