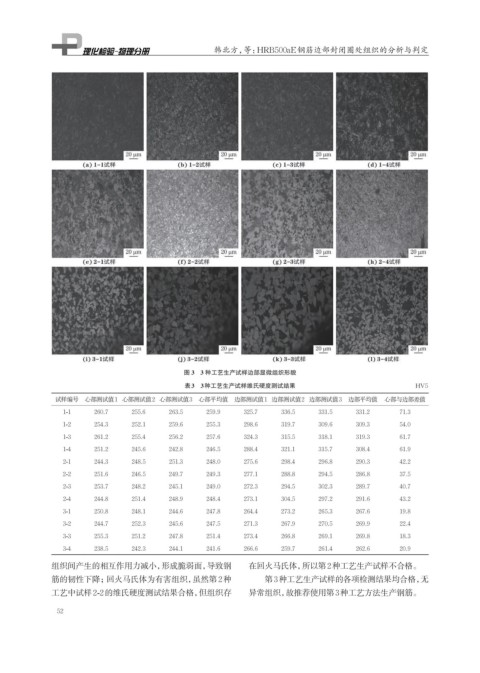

Page 68 - 理化检验-物理分册2024年第十二期

韩北方，等：HRB500aE钢筋边部封闭圈处组织的分析与判定

图 3 3 种工艺生产试样边部显微组织形貌
表3 3种工艺生产试样维氏硬度测试结果 HV5
试样编号 心部测试值1 心部测试值2 心部测试值3 心部平均值 边部测试值1 边部测试值2 边部测试值3 边部平均值 心部与边部差值
1-1 260.7 255.6 263.5 259.9 325.7 336.5 331.5 331.2 71.3
1-2 254.3 252.1 259.6 255.3 298.6 319.7 309.6 309.3 54.0
1-3 261.2 255.4 256.2 257.6 324.3 315.5 318.1 319.3 61.7
1-4 251.2 245.6 242.8 246.5 288.4 321.1 315.7 308.4 61.9
2-1 244.3 248.5 251.3 248.0 275.6 298.4 296.8 290.3 42.2
2-2 251.6 246.5 249.7 249.3 277.1 288.8 294.5 286.8 37.5
2-3 253.7 248.2 245.1 249.0 272.3 294.5 302.3 289.7 40.7
2-4 244.8 251.4 248.9 248.4 273.1 304.5 297.2 291.6 43.2
3-1 250.8 248.1 244.6 247.8 264.4 273.2 265.3 267.6 19.8
3-2 244.7 252.3 245.6 247.5 271.3 267.9 270.5 269.9 22.4
3-3 255.3 251.2 247.8 251.4 273.4 266.8 269.1 269.8 18.3
3-4 238.5 242.3 244.1 241.6 266.6 259.7 261.4 262.6 20.9

组织间产生的相互作用力减小，形成脆弱面，导致钢 在回火马氏体，所以第2种工艺生产试样不合格。
筋的韧性下降；回火马氏体为有害组织，虽然第2种 第3种工艺生产试样的各项检测结果均合格， 无
工艺中试样2-2的维氏硬度测试结果合格，但组织存 异常组织，故推荐使用第3种工艺方法生产钢筋。

52
