韩北方，等：HRB500aE钢筋边部封闭圈处组织的分析与判定

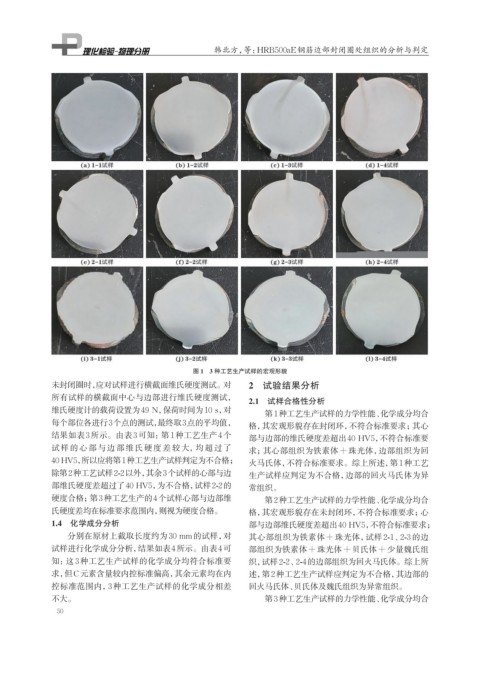

图 1 3 种工艺生产试样的宏观形貌
未封闭圈时，应对试样进行横截面维氏硬度测试。对 2 试验结果分析
所有试样的横截面中心与边部进行维氏硬度测试， 2.1 试样合格性分析
维氏硬度计的载荷设置为49 N，保荷时间为10 s，对 第1种工艺生产试样的力学性能、 化学成分均合
每个部位各进行3个点的测试， 最终取3点的平均值， 格，其宏观形貌存在封闭环，不符合标准要求；其心
结果如表3所示。由表3可知：第1种工艺生产4个 部与边部的维氏硬度差超出40 HV5，不符合标准要
试样的心部与边部维氏硬度差较大，均超过了 求；其心部组织为铁素体+珠光体，边部组织为回
40 HV5，所以应将第1种工艺生产试样判定为不合格； 火马氏体，不符合标准要求。综上所述，第1种工艺
除第2种工艺试样2-2以外，其余3个试样的心部与边 生产试样应判定为不合格，边部的回火马氏体为异
部维氏硬度差超过了40 HV5，为不合格，试样2-2的 常组织。
硬度合格；第3种工艺生产的4个试样心部与边部维 第2种工艺生产试样的力学性能、 化学成分均合
氏硬度差均在标准要求范围内，则视为硬度合格。 格，其宏观形貌存在未封闭环，不符合标准要求；心
1.4 化学成分分析 部与边部维氏硬度差超出40 HV5，不符合标准要求；
分别在原材上截取长度约为30 mm的试样，对 其心部组织为铁素体+珠光体，试样2-1、2-3的边
试样进行化学成分分析，结果如表4所示。由表4可 部组织为铁素体+珠光体+贝氏体+少量魏氏组
知：这3种工艺生产试样的化学成分均符合标准要 织，试样2-2、2-4的边部组织为回火马氏体。综上所
求，但C元素含量较内控标准偏高，其余元素均在内 述，第2种工艺生产试样应判定为不合格，其边部的
控标准范围内，3种工艺生产试样的化学成分相差 回火马氏体、贝氏体及魏氏组织为异常组织。
不大。 第3种工艺生产试样的力学性能、 化学成分均合
