Page 36 - 理化检验-物理分册2024年第十一期
P. 36
郑 程，等：碳元素含量对钢锻件疲劳性能的影响
2
3

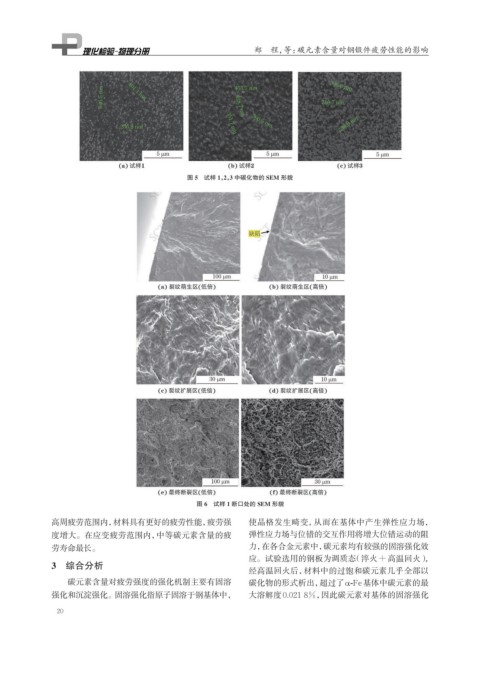

图 5 试样 1，， 中碳化物的 SEM 形貌
图 6 试样 1 断口处的 SEM 形貌
高周疲劳范围内，材料具有更好的疲劳性能，疲劳强 使晶格发生畸变，从而在基体中产生弹性应力场，
度增大。在应变疲劳范围内，中等碳元素含量的疲 弹性应力场与位错的交互作用将增大位错运动的阻
劳寿命最长。 力，在各合金元素中，碳元素均有较强的固溶强化效
应。试验选用的钢板为调质态（淬火+高温回火），
3 综合分析
经高温回火后，材料中的过饱和碳元素几乎全部以
碳元素含量对疲劳强度的强化机制主要有固溶 碳化物的形式析出，超过了α-Fe基体中碳元素的最
强化和沉淀强化。固溶强化指原子固溶于钢基体中， 大溶解度0.021 8%，因此碳元素对基体的固溶强化
20
