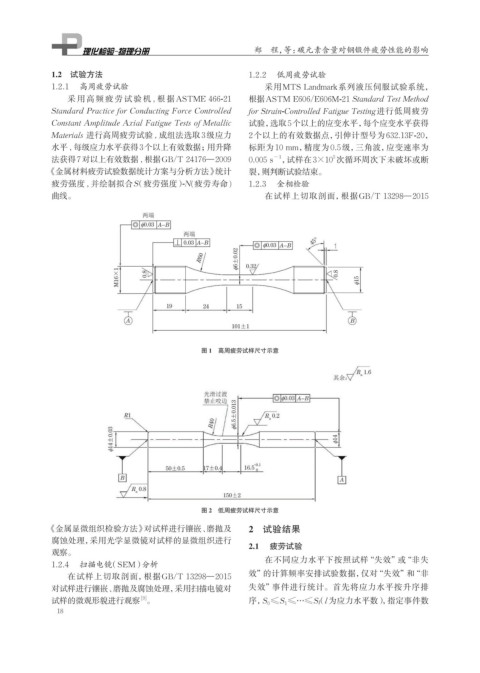

Page 34 - 理化检验-物理分册2024年第十一期
P. 34
郑 程，等：碳元素含量对钢锻件疲劳性能的影响
1.2 试验方法 1.2.2 低周疲劳试验
1.2.1 高周疲劳试验 采用MTS Landmark系列液压伺服试验系统，
采用高频疲劳试验机,根据ASTME 466-21 根据ASTM E606/E606M-21 Standard Test Method
Standard Practice for Conducting Force Controlled for Strain-Controlled Fatigue Testing进行低周疲劳
Constant Amplitude Axial Fatigue Tests of Metallic 试验，选取5个以上的应变水平，每个应变水平获得
Materials 进行高周疲劳试验,成组法选取3级应力 2个以上的有效数据点，引伸计型号为632.13F-20，
水平,每级应力水平获得3个以上有效数据；用升降 标距为10 mm，精度为0.5级，三角波，应变速率为
5
法获得7对以上有效数据,根据GB/T 24176—2009 0.005 s −1 ，试样在3×10 次循环周次下未破坏或断
《金属材料疲劳试验数据统计方案与分析方法》统计 裂，则判断试验结束。
疲劳强度,并绘制拟合S （疲劳强度） -N(疲劳寿命) 1.2.3 金相检验
曲线。 在试样上切取剖面，根据GB/T 13298—2015
图 1 高周疲劳试样尺寸示意
图 2 低周疲劳试样尺寸示意
《金属显微组织检验方法》对试样进行镶嵌、磨抛及 2 试验结果
腐蚀处理，采用光学显微镜对试样的显微组织进行
2.1 疲劳试验
观察。
在不同应力水平下按照试样“失效”或“非失
1.2.4 扫描电镜（SEM）分析
效”的计算频率安排试验数据，仅对“失效”和“非
在试样上切取剖面，根据GB/T 13298—2015
对试样进行镶嵌、磨抛及腐蚀处理，采用扫描电镜对 失效”事件进行统计。首先将应力水平按升序排
试样的微观形貌进行观察 。 序， S 0 ≤S 1 ≤…≤S l （l为应力水平数），指定事件数
[9]
18
