Page 32 - 理化检验-物理分册2024年第十一期

栾兆亮，等：热轧SM490钢板力学性能不合格原因

线的重合度小于 2.5 mm，否则在拉伸试验过程中 改进后SM490钢的显微组织形貌如图 4所示，
会产生偏心力，降低材料的强度及断后伸长率。在 试样组织为正常的热轧铁素体+均匀分布的珠
最后一道精铣加工过程中，必须注意一次性加工完 光体。
成，避免中间停刀，以确保平行段没有沟槽、台阶等
加工缺陷。

采用改进后的工艺生产SM490钢，对改进后的
SM490钢进行力学性能测试，结果如表3所示。由
表3可知： 改进后SM490钢的力学性能均合格，与改
进前的SM490钢相比， 改进后SM490钢的强度变小，
且力学性能较稳定。
表3 改进后SM490钢的力学性能测试结果

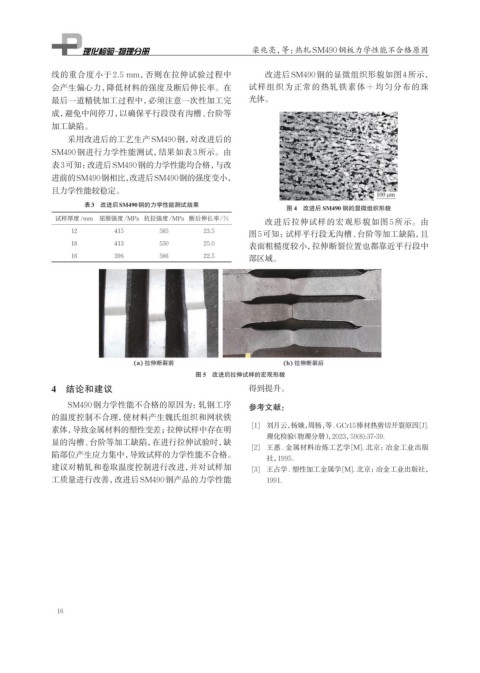

图 4 改进后 SM490 钢的显微组织形貌
试样厚度/mm 屈服强度/MPa 抗拉强度/MPa 断后伸长率/%
改进后拉伸试样的宏观形貌如图 5 所示。由
12 415 585 23.5
图5可知：试样平行段无沟槽、台阶等加工缺陷，且
18 413 550 25.0 表面粗糙度较小，拉伸断裂位置也都靠近平行段中
16 396 566 22.5 部区域。

图 5 改进后拉伸试样的宏观形貌
4 结论和建议 得到提升。

SM490钢力学性能不合格的原因为：轧钢工序 参考文献：
的温度控制不合理，使材料产生魏氏组织和网状铁
素体，导致金属材料的塑性变差；拉伸试样中存在明 [1] 刘月云，杨娥，周杨，等. GCr15棒材热剪切开裂原因[J].
理化检验（物理分册），2023，59(8):37-39.
显的沟槽、台阶等加工缺陷，在进行拉伸试验时，缺
[2] 王惠. 金属材料冶炼工艺学[M]. 北京：冶金工业出版
陷部位产生应力集中，导致试样的力学性能不合格。 社，1995．
建议对精轧和卷取温度控制进行改进，并对试样加 [3] 王占学. 塑性加工金属学[M]. 北京：冶金工业出版社，
工质量进行改善，改进后SM490钢产品的力学性能 1991.

16
