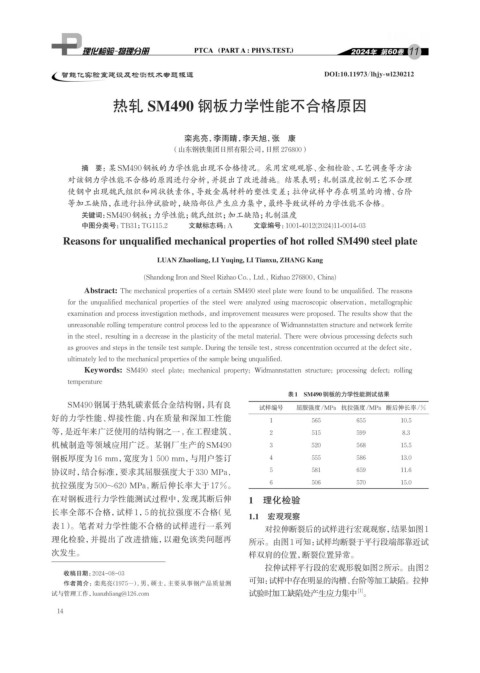

Page 30 - 理化检验-物理分册2024年第十一期

11

智能化实验室建设及检测技术专题报道 DOI:10.11973/lhjy-wl230212

热轧 SM490 钢板力学性能不合格原因

栾兆亮，李雨晴，李天旭，张 康
（山东钢铁集团日照有限公司，日照 276800）

摘 要：某SM490钢板的力学性能出现不合格情况。采用宏观观察、金相检验、工艺调查等方法
对该钢力学性能不合格的原因进行分析，并提出了改进措施。结果表明：轧制温度控制工艺不合理
使钢中出现魏氏组织和网状铁素体，导致金属材料的塑性变差；拉伸试样中存在明显的沟槽、台阶
等加工缺陷，在进行拉伸试验时，缺陷部位产生应力集中，最终导致试样的力学性能不合格。
关键词： SM490钢板；力学性能；魏氏组织；加工缺陷；轧制温度
中图分类号：TB31；TG115.2 文献标志码：A 文章编号：1001-4012(2024)11-0014-03
Reasons for unqualified mechanical properties of hot rolled SM490 steel plate

LUAN Zhaoliang, LI Yuqing, LI Tianxu, ZHANG Kang

(Shandong Iron and Steel Rizhao Co., Ltd., Rizhao 276800, China)
Abstract: The mechanical properties of a certain SM490 steel plate were found to be unqualified. The reasons
for the unqualified mechanical properties of the steel were analyzed using macroscopic observation, metallographic
examination and process investigation methods, and improvement measures were proposed. The results show that the
unreasonable rolling temperature control process led to the appearance of Widmannstatten structure and network ferrite
in the steel, resulting in a decrease in the plasticity of the metal material. There were obvious processing defects such
as grooves and steps in the tensile test sample. During the tensile test, stress concentration occurred at the defect site,
ultimately led to the mechanical properties of the sample being unqualified.
Keywords: SM490 steel plate; mechanical property; Widmannstatten structure; processing defect; rolling
temperature
表1 SM490钢板的力学性能测试结果
SM490钢属于热轧碳素低合金结构钢，具有良 试样编号 屈服强度/MPa 抗拉强度/MPa 断后伸长率/%
好的力学性能、焊接性能、内在质量和深加工性能 1 565 655 10.5
等，是近年来广泛使用的结构钢之一,在工程建筑、 2 515 599 8.3

机械制造等领域应用广泛。某钢厂生产的 SM490 3 520 568 15.5
钢板厚度为16 mm，宽度为1 500 mm，与用户签订 4 555 586 13.0

协议时，结合标准，要求其屈服强度大于 330 MPa, 5 581 659 11.6
抗拉强度为 500~620 MPa,断后伸长率大于 17%。 6 506 570 15.0
在对钢板进行力学性能测试过程中，发现其断后伸 1 理化检验
长率全部不合格，试样 1，5 的抗拉强度不合格 （见
1.1 宏观观察
表 1） 。笔者对力学性能不合格的试样进行一系列
对拉伸断裂后的试样进行宏观观察，结果如图1
理化检验，并提出了改进措施，以避免该类问题再 所示。由图1可知： 试样均断裂于平行段端部靠近试

次发生。 样双肩的位置，断裂位置异常。
拉伸试样平行段的宏观形貌如图2所示。由图2
收稿日期：2024-08-03
可知：试样中存在明显的沟槽、台阶等加工缺陷。拉伸
作者简介：栾兆亮（1975-）, 男，硕士，主要从事钢产品质量测
[1]
试与管理工作，luanzhliang@126.com 试验时加工缺陷处产生应力集中 。
14
