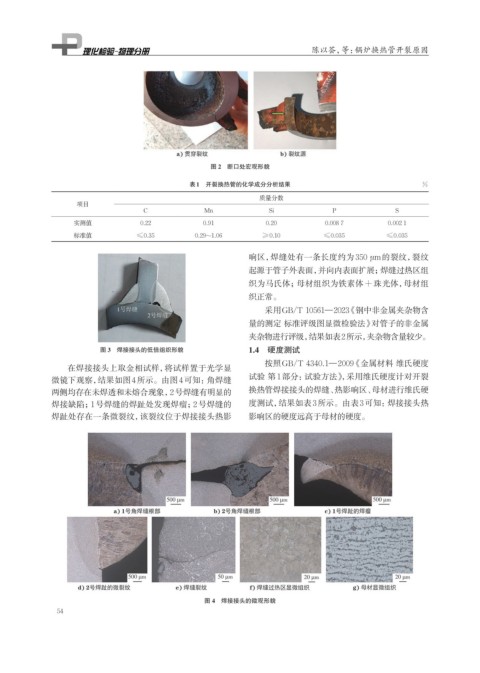

陈以荟，等：锅炉换热管开裂原因
图 2 断口处宏观形貌
表1 开裂换热管的化学成分分析结果 %
质量分数
项目
C Mn Si P S
实测值 0.22 0.91 0.20 0.008 7 0.002 1
标准值 ≤0.35 0.29~1.06 ≥0.10 ≤0.035 ≤0.035
响区，焊缝处有一条长度约为350 μm的裂纹，裂纹
起源于管子外表面，并向内表面扩展；焊缝过热区组
织为马氏体；母材组织为铁素体+珠光体，母材组
织正常。
采用GB/T 10561—2023 《钢中非金属夹杂物含
量的测定 标准评级图显微检验法》对管子的非金属
夹杂物进行评级，结果如表2所示， 夹杂物含量较少。
图 3 焊接接头的低倍组织形貌 1.4 硬度测试
按照GB/T 4340.1—2009 《金属材料 维氏硬度
在焊接接头上取金相试样，将试样置于光学显
试验 第1部分：试验方法》，采用维氏硬度计对开裂
微镜下观察，结果如图4所示。由图4可知：角焊缝
两侧均存在未焊透和未熔合现象，2号焊缝有明显的 换热管焊接接头的焊缝、热影响区、母材进行维氏硬
焊接缺陷；1号焊缝的焊趾处发现焊瘤；2号焊缝的 度测试，结果如表3所示。由表3可知：焊接接头热
焊趾处存在一条微裂纹，该裂纹位于焊接接头热影 影响区的硬度远高于母材的硬度。
图 4 焊接接头的微观形貌
