Page 74 - 理化检验-物理分册2024年第九期

钱 锟，等：玻璃幕墙固定用索锚具开裂原因

表1 开裂索锚具的化学成分分析结果 %
质量分数
项目
C S P Si Mn Cr Mo Ni
实测值 0.08 0.024 0.036 0.57 1.09 16.53 2.06 10.14
标准值 ≤0.08 ≤0.030 ≤0.045 ≤1.00 ≤2.00 16.00~18.00 2.00~3.00 10.0~14.0

表2 开裂索锚具的力学性能测试结果 腐蚀性元素Cl。
项目 屈服强度/MPa 抗拉强度/MPa 断后伸长率/% 1.5 金相检验
实测值 276 610 60.5 在索锚具断口及外表面截取纵截面试样，并按
标准值 ≥205 ≥515 ≥30 GB/T 13298—2015 《金属显微组织检验方法》制备
金相试样，将试样置于光学显微镜下观察，结果如
表3 索锚具硬度测试结果 HV1.0
图6所示。由图6可知：索锚具近心部显微组织为奥
测试位置 实测值1 实测值2 实测值3
氏体+颗粒状碳化物；断口呈沿晶断裂形貌，且断
外表面 197.4 199.1 198.2
口部分晶粒已脱落，断口下层的二次裂纹呈沿晶形
1/2厚度 192.4 193.5 197.3
貌延伸；裂纹由表面沿奥氏体晶界向基体内部扩展，
内表面 200.1 204.1 202.3
且部分晶粒已剥落。

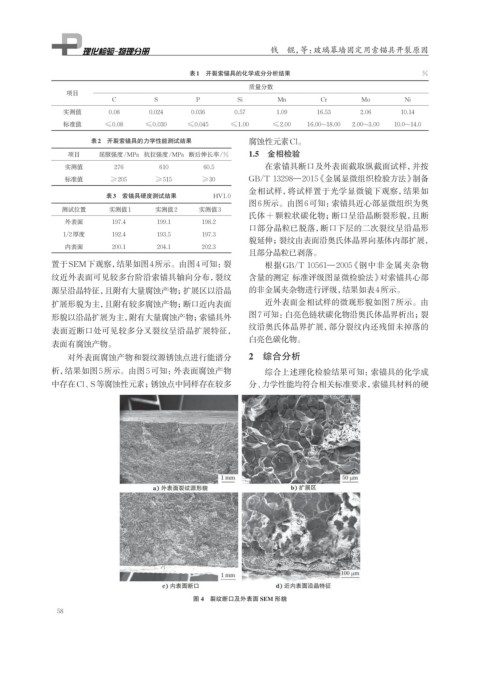

置于SEM下观察，结果如图4所示。由图4可知：裂 根据GB/T 10561—2005 《钢中非金属夹杂物

纹近外表面可见较多台阶沿索锚具轴向分布，裂纹 含量的测定 标准评级图显微检验法》对索锚具心部
源呈沿晶特征，且附有大量腐蚀产物；扩展区以沿晶 的非金属夹杂物进行评级，结果如表4所示。
扩展形貌为主，且附有较多腐蚀产物；断口近内表面 近外表面金相试样的微观形貌如图7所示。由
形貌以沿晶扩展为主，附有大量腐蚀产物；索锚具外 图7可知：白亮色链状碳化物沿奥氏体晶界析出；裂
表面近断口处可见较多分叉裂纹呈沿晶扩展特征， 纹沿奥氏体晶界扩展，部分裂纹内还残留未掉落的
白亮色碳化物。
表面有腐蚀产物。
对外表面腐蚀产物和裂纹源锈蚀点进行能谱分 2 综合分析
析，结果如图5所示。由图5可知：外表面腐蚀产物 综合上述理化检验结果可知：索锚具的化学成

中存在Cl、S等腐蚀性元素；锈蚀点中同样存在较多 分、力学性能均符合相关标准要求，索锚具材料的硬

图 4 裂纹断口及外表面 SEM 形貌
58
