Page 76 - 理化检验-物理分册2024年第九期
P. 76
钱 锟，等：玻璃幕墙固定用索锚具开裂原因
表4 非金属夹杂物的评级结果 级
A B C D
项目 DS
细系 粗系 细系 粗系 细系 粗系 细系 粗系
实测值 1.0 0 0 0 0 0 3.0 0 0.5

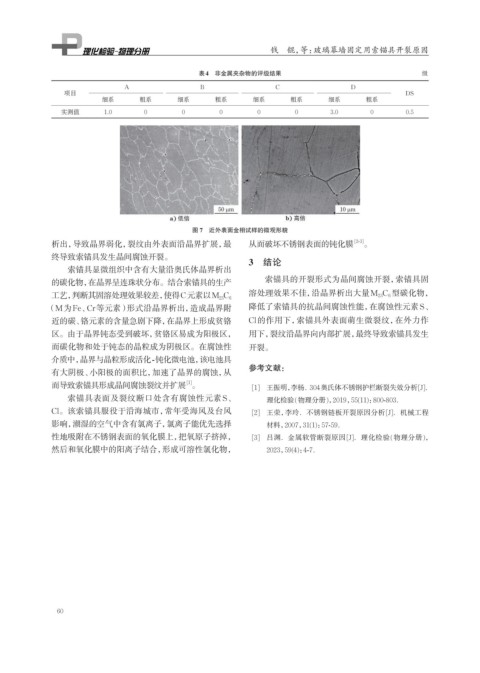

图 7 近外表面金相试样的微观形貌
析出，导致晶界弱化，裂纹由外表面沿晶界扩展，最 从而破坏不锈钢表面的钝化膜 [2-3] 。
终导致索锚具发生晶间腐蚀开裂。
3 结论
索锚具显微组织中含有大量沿奥氏体晶界析出
的碳化物，在晶界呈连珠状分布。结合索锚具的生产 索锚具的开裂形式为晶间腐蚀开裂，索锚具固
溶处理效果不佳，沿晶界析出大量M 23 C 6 型碳化物，
工艺，判断其固溶处理效果较差，使得C元素以M 23 C 6
（M为Fe、Cr等元素）形式沿晶界析出，造成晶界附 降低了索锚具的抗晶间腐蚀性能，在腐蚀性元素S、
近的碳、铬元素的含量急剧下降，在晶界上形成贫铬 Cl的作用下，索锚具外表面萌生微裂纹，在外力作
区。由于晶界钝态受到破坏，贫铬区易成为阳极区， 用下，裂纹沿晶界向内部扩展，最终导致索锚具发生
而碳化物和处于钝态的晶粒成为阴极区。在腐蚀性 开裂。
介质中，晶界与晶粒形成活化-钝化微电池， 该电池具
参考文献：
有大阴极、小阳极的面积比，加速了晶界的腐蚀，从
[1]
而导致索锚具形成晶间腐蚀裂纹并扩展 。 [1] 王振明，李杨．304奥氏体不锈钢护栏断裂失效分析[J]．
索锚具表面及裂纹断口处含有腐蚀性元素S、 理化检验(物理分册)，2019，55(11)：800-803．
Cl。该索锚具服役于沿海城市，常年受海风及台风 [2] 王荣，李玲．不锈钢链板开裂原因分析[J]．机械工程
影响，潮湿的空气中含有氯离子，氯离子能优先选择 材料，2007，31(1)：57-59．
性地吸附在不锈钢表面的氧化膜上，把氧原子挤掉， [3] 吕渊．金属软管断裂原因[J]．理化检验(物理分册)，
然后和氧化膜中的阳离子结合，形成可溶性氯化物， 2023，59(4)：4-7．
60
