Page 75 - 理化检验-物理分册2024年第九期
P. 75

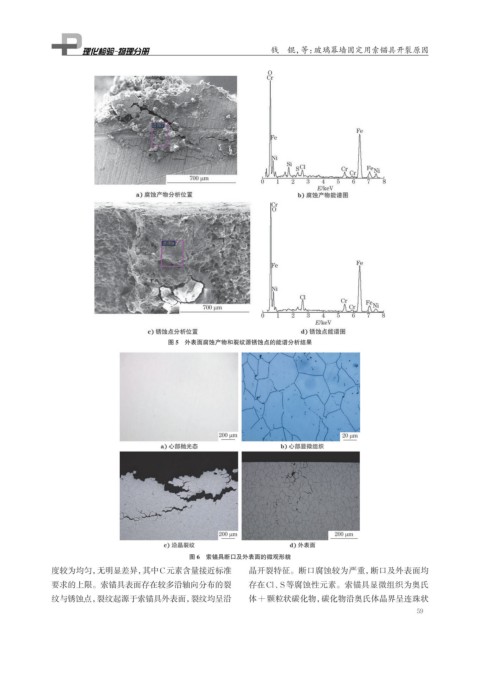

钱 锟，等：玻璃幕墙固定用索锚具开裂原因
图 5 外表面腐蚀产物和裂纹源锈蚀点的能谱分析结果
图 6 索锚具断口及外表面的微观形貌
度较为均匀，无明显差异，其中C元素含量接近标准 晶开裂特征。断口腐蚀较为严重，断口及外表面均
要求的上限。索锚具表面存在较多沿轴向分布的裂 存在Cl、S等腐蚀性元素。索锚具显微组织为奥氏
纹与锈蚀点，裂纹起源于索锚具外表面，裂纹均呈沿 体+颗粒状碳化物，碳化物沿奥氏体晶界呈连珠状
59
