Page 81 - 理化检验-物理分册2024年第七期

田 伟，等：预应力钢绞线用YL82B钢冷拉断裂原因

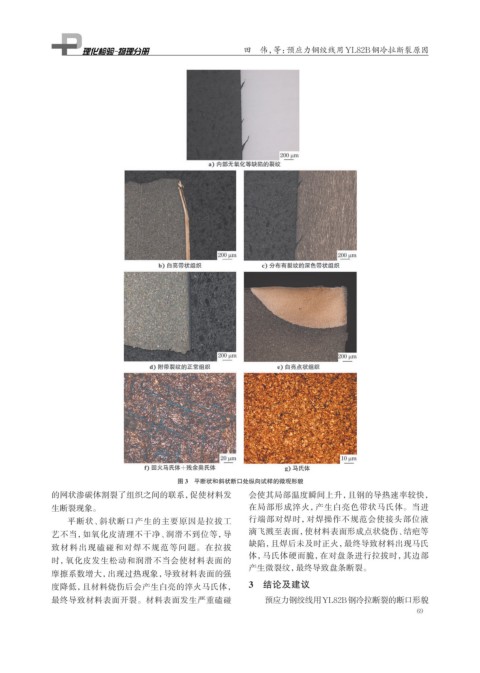

图 3 平断状和斜状断口处纵向试样的微观形貌
的网状渗碳体割裂了组织之间的联系，促使材料发 会使其局部温度瞬间上升，且钢的导热速率较快，
生断裂现象。 在局部形成淬火，产生白亮色带状马氏体。当进
平断状、斜状断口产生的主要原因是拉拔工 行端部对焊时，对焊操作不规范会使接头部位液

艺不当，如氧化皮清理不干净、润滑不到位等，导 滴飞溅至表面，使材料表面形成点状烧伤、结疤等
缺陷，且焊后未及时正火，最终导致材料出现马氏
致材料出现磕碰和对焊不规范等问题。在拉拔
体，马氏体硬而脆，在对盘条进行拉拔时，其边部
时，氧化皮发生松动和润滑不当会使材料表面的
产生微裂纹，最终导致盘条断裂。
摩擦系数增大，出现过热现象，导致材料表面的强
度降低，且材料烧伤后会产生白亮的淬火马氏体， 3 结论及建议
最终导致材料表面开裂。材料表面发生严重磕碰 预应力钢绞线用YL82B钢冷拉断裂的断口形貌
69
