Page 79 - 理化检验-物理分册2024年第七期

田 伟，等：预应力钢绞线用YL82B钢冷拉断裂原因

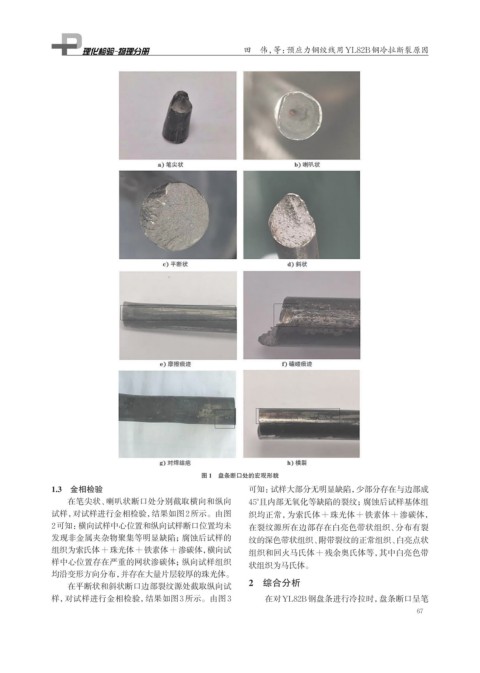

图 1 盘条断口处的宏观形貌
1.3 金相检验 可知：试样大部分无明显缺陷，少部分存在与边部成
在笔尖状、喇叭状断口处分别截取横向和纵向 45°且内部无氧化等缺陷的裂纹；腐蚀后试样基体组
试样，对试样进行金相检验，结果如图2所示。由图 织均正常，为索氏体+珠光体+铁素体+渗碳体，
2可知： 横向试样中心位置和纵向试样断口位置均未 在裂纹源所在边部存在白亮色带状组织、分布有裂
发现非金属夹杂物聚集等明显缺陷；腐蚀后试样的 纹的深色带状组织、附带裂纹的正常组织、白亮点状
组织为索氏体+珠光体+铁素体+渗碳体， 横向试 组织和回火马氏体+残余奥氏体等，其中白亮色带
样中心位置存在严重的网状渗碳体；纵向试样组织
状组织为马氏体。
均沿变形方向分布，并存在大量片层较厚的珠光体。
在平断状和斜状断口边部裂纹源处截取纵向试 2 综合分析
样，对试样进行金相检验，结果如图3所示。由图3 在对YL82B钢盘条进行冷拉时，盘条断口呈笔
67
