Page 85 - 理化检验-物理分册2024年第七期
P. 85
冯佰刚，等：渗氮过程中轴套开裂原因

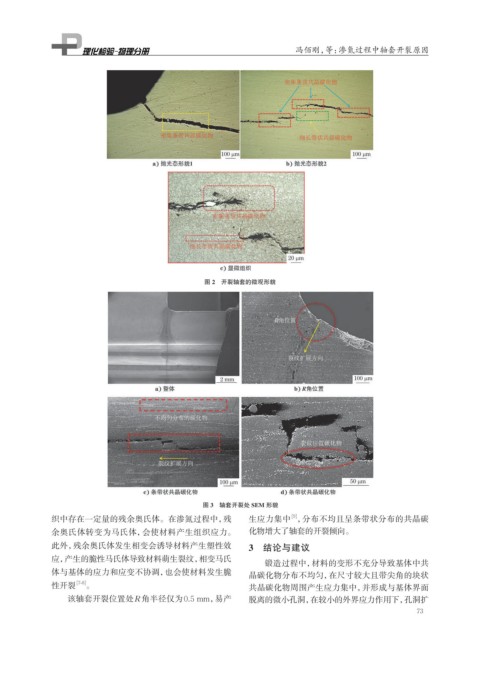

图 2 开裂轴套的微观形貌
图 3 轴套开裂处 SEM 形貌
[9]
织中存在一定量的残余奥氏体。在渗氮过程中，残 生应力集中 ，分布不均且呈条带状分布的共晶碳
余奥氏体转变为马氏体，会使材料产生组织应力。 化物增大了轴套的开裂倾向。
此外，残余奥氏体发生相变会诱导材料产生塑性效 3 结论与建议
应，产生的脆性马氏体导致材料萌生裂纹，相变马氏
锻造过程中，材料的变形不充分导致基体中共
体与基体的应力和应变不协调，也会使材料发生脆 晶碳化物分布不均匀，在尺寸较大且带尖角的块状
性开裂 [7-8] 。 共晶碳化物周围产生应力集中，并形成与基体界面
该轴套开裂位置处R角半径仅为0.5 mm，易产 脱离的微小孔洞，在较小的外界应力作用下，孔洞扩
73
