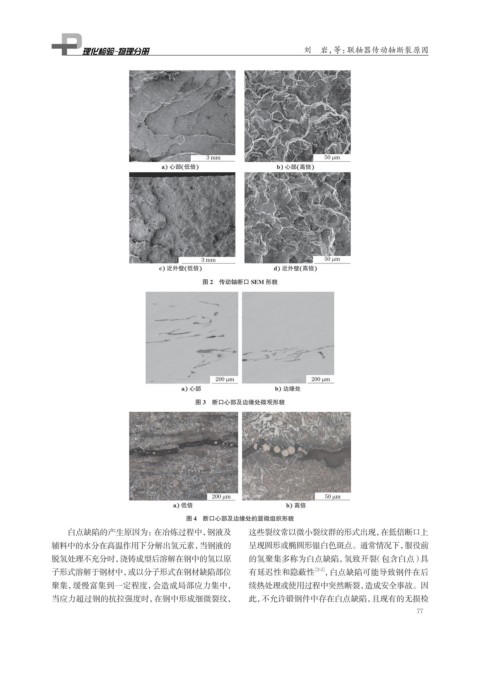

Page 89 - 理化检验-物理分册2024年第七期
P. 89
刘 岩，等：联轴器传动轴断裂原因
图 2 传动轴断口 SEM 形貌
图 3 断口心部及边缘处微观形貌
图 4 断口心部及边缘处的显微组织形貌
白点缺陷的产生原因为：在冶炼过程中，钢液及 这些裂纹常以微小裂纹群的形式出现，在低倍断口上
辅料中的水分在高温作用下分解出氢元素，当钢液的 呈现圆形或椭圆形银白色斑点。通常情况下，服役前
脱氢处理不充分时，浇铸成型后溶解在钢中的氢以原 的氢聚集多称为白点缺陷，氢致开裂（包含白点）具
子形式溶解于钢材中，或以分子形式在钢材缺陷部位 有延迟性和隐蔽性 [2-3] ，白点缺陷可能导致钢件在后
聚集，缓慢富集到一定程度，会造成局部应力集中， 续热处理或使用过程中突然断裂，造成安全事故。因
当应力超过钢的抗拉强度时，在钢中形成细微裂纹， 此，不允许锻钢件中存在白点缺陷，且现有的无损检
77
