Page 88 - 理化检验-物理分册2024年第七期
P. 88

刘 岩,等:联轴器传动轴断裂原因

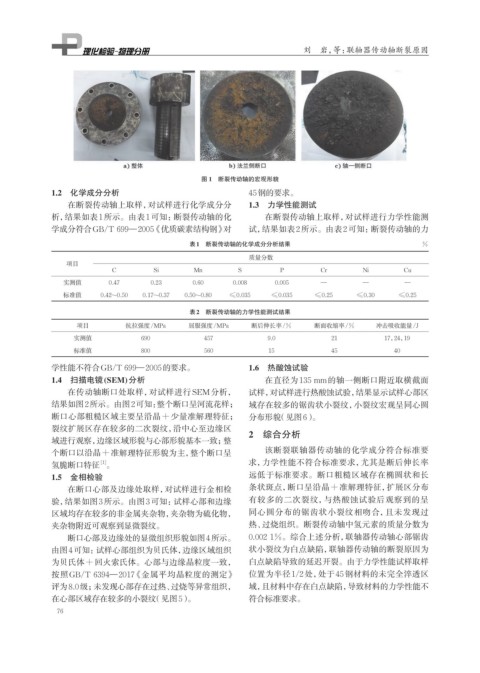

                                                    图 1  断裂传动轴的宏观形貌
              1.2  化学成分分析                                       45钢的要求。
                  在断裂传动轴上取样,对试样进行化学成分分                          1.3  力学性能测试
              析,结果如表1所示。由表1可知:断裂传动轴的化                                在断裂传动轴上取样,对试样进行力学性能测
              学成分符合GB/T 699—2005 《优质碳素结构钢》对                     试,结果如表2所示。由表2可知:断裂传动轴的力
                                                 表1  断裂传动轴的化学成分分析结果                                          %

                                                                质量分数
                  项目
                              C         Si        Mn          S         P          Cr         Ni        Cu
                 实测值         0.47      0.23       0.60      0.008      0.005       —          —         —
                 标准值       0.42~0.50  0.17~0.37  0.50~0.80  ≤0.035    ≤0.035     ≤0.25      ≤0.30      ≤0.25

                                                 表2  断裂传动轴的力学性能测试结果
                     项目          抗拉强度/MPa        屈服强度/MPa        断后伸长率/%         断面收缩率/%         冲击吸收能量/J
                    实测值              690             457             9.0              21           17,24,19
                    标准值              800             560             15               45              40

              学性能不符合GB/T 699—2005的要求。                           1.6  热酸蚀试验
              1.4  扫描电镜(SEM)分析                                       在直径为135 mm的轴一侧断口附近取横截面
                  在传动轴断口处取样,对试样进行SEM分析,                         试样,对试样进行热酸蚀试验,结果显示试样心部区
              结果如图2所示。由图2可知: 整个断口呈河流花样;                         域存在较多的锯齿状小裂纹,小裂纹宏观呈同心圆
              断口心部粗糙区域主要呈沿晶+少量准解理特征;                            分布形貌(见图6)。
              裂纹扩展区存在较多的二次裂纹,沿中心至边缘区                            2  综合分析
              域进行观察,边缘区域形貌与心部形貌基本一致;整
              个断口以沿晶+准解理特征形貌为主,整个断口呈                                 该断裂联轴器传动轴的化学成分符合标准要
                           [1]
              氢脆断口特征 。                                          求,力学性能不符合标准要求,尤其是断后伸长率
              1.5  金相检验                                         远低于标准要求。断口粗糙区域存在椭圆状和长
                  在断口心部及边缘处取样,对试样进行金相检                          条状斑点,断口呈沿晶+准解理特征,扩展区分布
              验,结果如图3所示。由图3可知:试样心部和边缘                           有较多的二次裂纹,与热酸蚀试验后观察到的呈
              区域均存在较多的非金属夹杂物,夹杂物为硫化物,                           同心圆分布的锯齿状小裂纹相吻合,且未发现过
              夹杂物附近可观察到显微裂纹。                                    热、过烧组织。断裂传动轴中氢元素的质量分数为
                  断口心部及边缘处的显微组织形貌如图4所示。                         0.002 1%。综合上述分析,联轴器传动轴心部锯齿
              由图4可知:试样心部组织为贝氏体,边缘区域组织                           状小裂纹为白点缺陷,联轴器传动轴的断裂原因为
              为贝氏体+回火索氏体。心部与边缘晶粒度一致,                            白点缺陷导致的延迟开裂。由于力学性能试样取样
              按照GB/T 6394—2017 《金属平均晶粒度的测定》                     位置为半径1/2处,处于45钢材料的未完全淬透区
              评为8.0级; 未发现心部存在过热、过烧等异常组织,                        域,且材料中存在白点缺陷,导致材料的力学性能不
              在心部区域存在较多的小裂纹(见图5)。                               符合标准要求。
               76
   83   84   85   86   87   88   89   90   91   92   93
