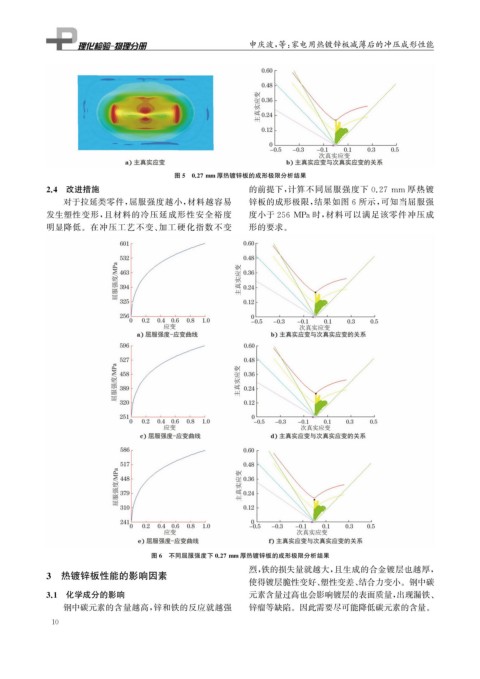

Page 22 - 理化检验-物理分册2024年第五期

申庆波, 等: 家电用热镀锌板减薄后的冲压成形性能

图5 0.27mm 厚热镀锌板的成形极限分析结果

2.4 改进措施 的前提下, 计算不同屈服强度下 0.27mm 厚热镀
对于拉延类零件, 屈服强度越小, 材料越容易 锌板的成形极限, 结果如图 6 所示, 可知当屈服强

发生塑性变形, 且材料的冷压延成形性安全裕度 度小于256MPa时, 材料可以满足该零件冲压成
明显降低。在冲压工艺不变、 加工硬化指数不变 形的要求。

图6 不同屈服强度下0.27mm 厚热镀锌板的成形极限分析结果
烈, 铁的损失量就越大, 且生成的合金镀层也越厚,
3 热镀锌板性能的影响因素
使得镀层脆性变好、 塑性变差、 结合力变小。钢中碳
3.1 化学成分的影响 元素含量过高也会影响镀层的表面质量, 出现漏铁、
钢中碳元素的含量越高, 锌和铁的反应就越强 锌瘤等缺陷。因此需要尽可能降低碳元素的含量。
1 0
