Page 19 - 理化检验-物理分册2024年第五期

宋剑华, 等: 基于正交试验研究燃气用聚乙烯管道热熔接头的冷焊缺陷

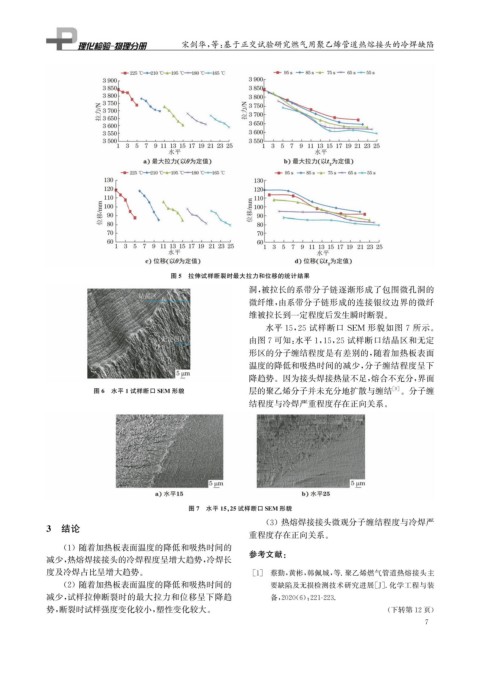

图5 拉伸试样断裂时最大拉力和位移的统计结果
洞, 被拉长的系带分子链逐渐形成了包围微孔洞的
微纤维, 由系带分子链形成的连接银纹边界的微纤
维被拉长到一定程度后发生瞬时断裂。
水平15 , 25 试样断口 SEM 形貌如图 7 所示。
由图7可知: 水平1 , 15 , 25试样断口结晶区和无定
形区的分子缠结程度是有差别的, 随着加热板表面
温度的降低和吸热时间的减少, 分子缠结程度呈下
降趋势。因为接头焊接热量不足, 熔合不充分, 界面
图6 水平1试样断口SEM 形貌 层的聚乙烯分子并未充分地扩散与缠结 [ 9 ] 。分子缠
结程度与冷焊严重程度存在正向关系。

图7 水平15 , 25试样断口SEM 形貌

( 3 )热熔焊接接头微观分子缠结程度与冷焊严
3 结论
重程度存在正向关系。

( 1 )随着加热板表面温度的降低和吸热时间的 参考文献:
减少, 热熔焊接接头的冷焊程度呈增大趋势, 冷焊长
度及冷焊占比呈增大趋势。 [ 1 ] 蔡勤, 黄彬, 韩佩城, 等. 聚乙烯燃气管道热熔接头主

( 2 )随着加热板表面温度的降低和吸热时间的 要缺陷及无损检测技术研究进展[ J ] . 化学工程与装
减少, 试样拉伸断裂时的最大拉力和位移呈下降趋 备, 2020 ( 6 ): 221-223.
势, 断裂时试样强度变化较小, 塑性变化较大。 ( 下转第12页)
7
