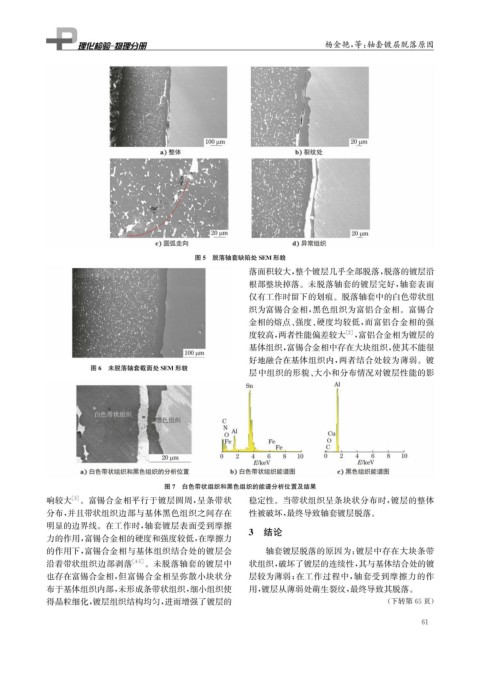

Page 77 - 理化检验-物理分册2023年第十一期

杨金艳, 等: 轴套镀层脱落原因

图5 脱落轴套缺陷处SEM 形貌
落面积较大, 整个镀层几乎全部脱落, 脱落的镀层沿
根部整块掉落。未脱落轴套的镀层完好, 轴套表面
仅有工作时留下的划痕。脱落轴套中的白色带状组
织为富锡合金相, 黑色组织为富铝合金相。富锡合
金相的熔点、 强度、 硬度均较低, 而富铝合金相的强
度较高, 两者性能偏差较大 [ 2 ] , 富铝合金相为镀层的
基体组织, 富锡合金相中存在大块组织, 使其不能很
好地融合在基体组织内, 两者结合处较为薄弱。镀
图6 未脱落轴套截面处SEM 形貌
层中组织的形貌、 大小和分布情况对镀层性能的影

图7 白色带状组织和黑色组织的能谱分析位置及结果
响较大 [ 3 ] 。富锡合金相平行于镀层圆周, 呈条带状 稳定性。当带状组织呈条块状分布时, 镀层的整体
分布, 并且带状组织边部与基体黑色组织之间存在 性被破坏, 最终导致轴套镀层脱落。
明显的边界线。在工作时, 轴套镀层表面受到摩擦
力的作用, 富锡合金相的硬度和强度较低, 在摩擦力 3 结论
的作用下, 富锡合金相与基体组织结合处的镀层会 轴套镀层脱落的原因为: 镀层中存在大块条带
沿着带状组织边部剥落 [ 4-5 ] 。未脱落轴套的镀层中 状组织, 破坏了镀层的连续性, 其与基体结合处的镀
也存在富锡合金相, 但富锡合金相呈弥散小块状分 层较为薄弱; 在工作过程中, 轴套受到摩擦力的作
布于基体组织内部, 未形成条带状组织, 细小组织使 用, 镀层从薄弱处萌生裂纹, 最终导致其脱落。
得晶粒细化, 镀层组织结构均匀, 进而增强了镀层的 ( 下转第65页)

1
6
