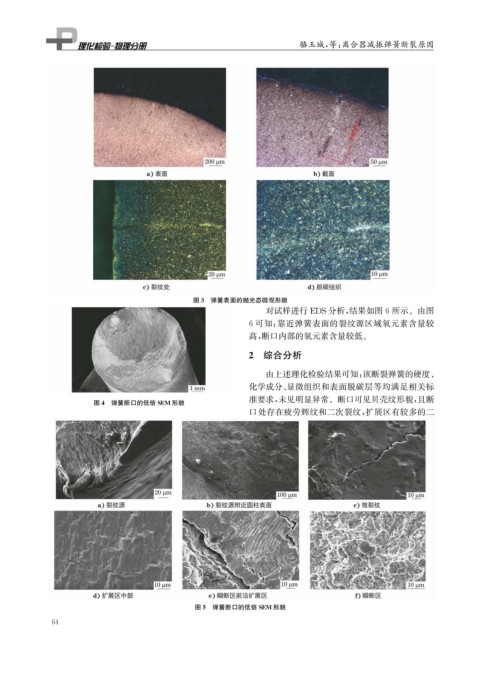

Page 80 - 理化检验-物理分册2023年第十一期

骆玉城, 等: 离合器减振弹簧断裂原因

图3 弹簧表面的抛光态微观形貌
对试样进行 EDS分析, 结果如图6所示。由图
6可知: 靠近弹簧表面的裂纹源区域氧元素含量较
高, 断口内部的氧元素含量较低。
2 综合分析

由上述理化检验结果可知: 该断裂弹簧的硬度、
化学成分、 显微组织和表面脱碳层等均满足相关标
准要求, 未见明显异常。断口可见贝壳纹形貌, 且断
图4 弹簧断口的低倍SEM 形貌
口处存在疲劳辉纹和二次裂纹, 扩展区有较多的二

图5 弹簧断口的低倍SEM 形貌
6 4
