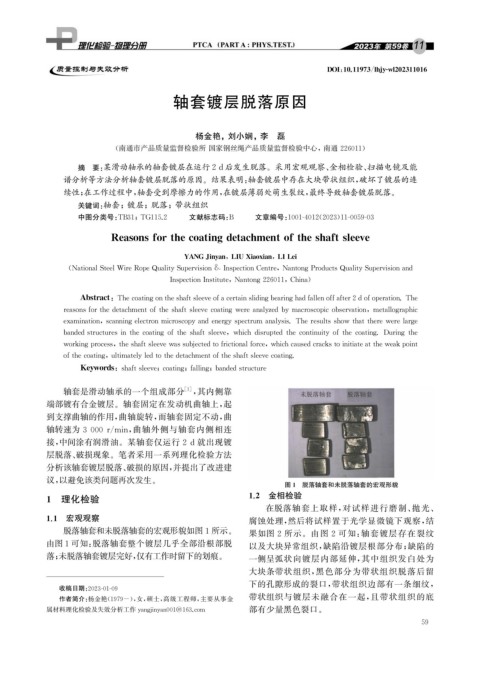

轴套镀层脱落原因

杨金艳, 刘小娴, 李 磊

( 南通市产品质量监督检验所 国家钢丝绳产品质量监督检验中心, 南通 226011 )

摘 要: 某滑动轴承的轴套镀层在运行2d后发生脱落。采用宏观观察、 金相检验、 扫描电镜及能
谱分析等方法分析轴套镀层脱落的原因。结果表明: 轴套镀层中存在大块带状组织, 破坏了镀层的连
续性; 在工作过程中, 轴套受到摩擦力的作用, 在镀层薄弱处萌生裂纹, 最终导致轴套镀层脱落。

关键词: 轴套; 镀层; 脱落; 带状组织

中图分类号: TB31 ; TG115.2 文献标志码: B 文章编号: 1001-4012 ( 2023 ) 11-0059-03

Reasonsforthecoatin g detachmentoftheshaftsleeve

YANGJin y an , LIUXiaoxian , LILei

( National SteelWireRo p eQualit ySu p ervision&Ins p ectionCentre , Nanton gProductsQualit ySu p ervisionand

Ins p ectionInstitute , Nanton g 226011 , China )

Abstract : Thecoatin g ontheshaftsleeveofacertainslidin g bearin g hadfallenoffafter2dofo p eration.The

reasonsforthedetachmentoftheshaftsleevecoatin gwereanal y zedb ymacrosco p icobservation , metallo g ra p hic

examination , scannin g electronmicrosco pyandener gys p ectrumanal y sis.Theresultsshowthattherewerelar g e

bandedstructuresinthecoatin goftheshaftsleeve , whichdisru p tedthecontinuit yofthecoatin g .Durin gthe

workin gp rocess , theshaftsleevewassub j ectedtofrictionalforce , whichcausedcrackstoinitiateattheweak p oint

ofthecoatin g , ultimatel y ledtothedetachmentoftheshaftsleevecoatin g .

Ke y words : shaftsleeve ; coatin g ; fallin g ; bandedstructure
轴套是滑动轴承的一个组成部分 [ 1 ] , 其内侧靠
端部镀有合金镀层。轴套固定在发动机曲轴上, 起
到支撑曲轴的作用, 曲轴旋转, 而轴套固定不动, 曲

轴转速为 3000r / min , 曲轴外侧与轴套内侧相连

接, 中间涂有润滑油。某轴套仅运行 2d就出现镀
层脱落、 破损现象。笔者采用一系列理化检验方法
分析该轴套镀层脱落、 破损的原因, 并提出了改进建
议, 以避免该类问题再次发生。
图1 脱落轴套和未脱落轴套的宏观形貌
1 理化检验 1.2 金相检验
在脱落轴套上取样, 对试样进行磨制、 抛光、
1.1 宏观观察 腐蚀处理, 然后将试样置于光学显微镜下观察, 结
脱落轴套和未脱落轴套的宏观形貌如图1所示。 果如图 2 所示。由图 2 可知: 轴套镀层存在裂纹
由图1可知: 脱落轴套整个镀层几乎全部沿根部脱 以及大块异常组织, 缺陷沿镀层根部分布; 缺陷的
落; 未脱落轴套镀层完好, 仅有工作时留下的划痕。 一侧呈弧状向镀层内部延伸, 其中组织发白处为
大块条带状组织, 黑色部分为带状组织脱落后留
下的孔隙形成的裂口, 带状组织边部有一条细纹,
收稿日期: 2023-01-09
作者简介: 杨金艳( 1979- ), 女, 硕士, 高级工程师, 主要从事金 带状组织与镀层未融合在一起, 且带状组织的底
属材料理化检验及失效分析工作 y an gj in y an001@163.com 部有少量黑色裂口。
