杨金艳, 等: 轴套镀层脱落原因

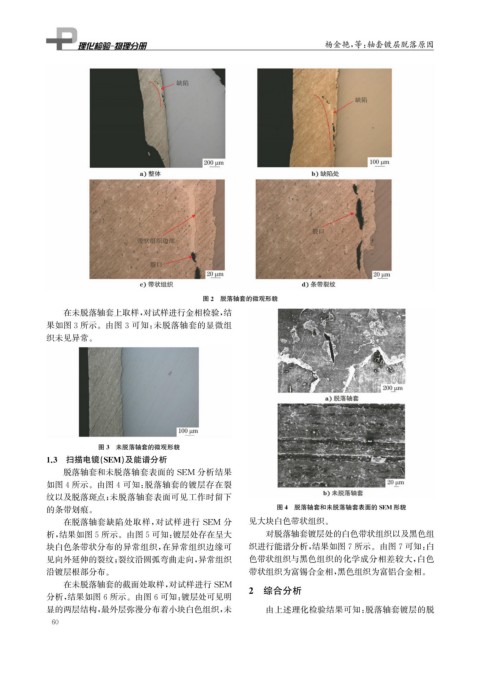

图2 脱落轴套的微观形貌
在未脱落轴套上取样, 对试样进行金相检验, 结
果如图3所示。由图3可知: 未脱落轴套的显微组
织未见异常。

图3 未脱落轴套的微观形貌
1.3 扫描电镜( SEM ) 及能谱分析
脱落轴套和未脱落轴套表面的 SEM 分析结果
如图4所示。由图4可知: 脱落轴套的镀层存在裂
纹以及脱落斑点; 未脱落轴套表面可见工作时留下
图4 脱落轴套和未脱落轴套表面的SEM 形貌
的条带划痕。
在脱落轴套缺陷处取样, 对试样进行 SEM 分 见大块白色带状组织。
析, 结果如图5所示。由图5可知: 镀层处存在呈大 对脱落轴套镀层处的白色带状组织以及黑色组
块白色条带状分布的异常组织, 在异常组织边缘可 织进行能谱分析, 结果如图7所示。由图7可知: 白
见向外延伸的裂纹; 裂纹沿圆弧弯曲走向, 异常组织 色带状组织与黑色组织的化学成分相差较大, 白色
沿镀层根部分布。 带状组织为富锡合金相, 黑色组织为富铝合金相。
在未脱落轴套的截面处取样, 对试样进行 SEM 2 综合分析
分析, 结果如图6所示。由图6可知: 镀层处可见明
显的两层结构, 最外层弥漫分布着小块白色组织, 未 由上述理化检验结果可知: 脱落轴套镀层的脱
