Page 28 - 理化检验-物理分册2022年第十二期
P. 28
王 佳, 等: 5083 铝合金的耐晶间腐蚀性能
二次电子的作用下, 可清晰看到试样晶界呈条带状分 两种成分的第二相, 一种是图 10a ), 10b ) 中的含锰
布, 晶界边缘处有亮白色物质, 利用能谱仪对其成分进 相, 另一种是图 10c ), 10d ) 中的含铁相。在两个试
、
行分析, 可以发现主要成分为 Al 、 M g Mn 、 O 等元素。 样中相同成分的相之间, 不同元素的含量有差异, 反
由于试样前期经过硝酸浸泡, 故其中的 O 元素应该是 映在第二相中, 最直观的表现便是颜色的深浅程度
铝合金在硝酸中钝化得到的, 而晶界边缘处的亮白色 不同。由于 TEM 所选区域极小, 仅能表征部分典
物质为含锰元素的铝 / 镁化合物。 型形貌特征, 无法从宏观特征上总结第二相的多少

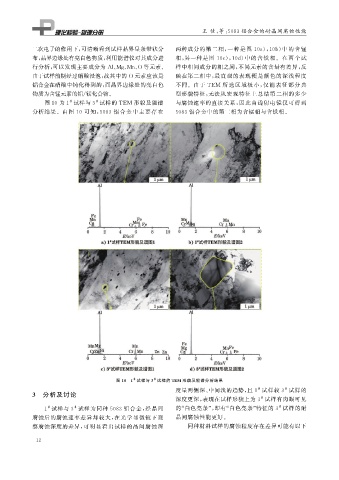

图10 为1 试样与3 试样的 TEM 形貌及能谱 与腐蚀速率的直接关系, 因此由透射电镜仅可得到
#
#
分析结果。由图 10 可知: 5083 铝合金中主要存在 5083 铝合金中的第二相为含锰相与含铁相。
图 10 1 试样与 3 试样的 TEM 形貌及能谱分析结果
#
#
度呈两侧深、 中间浅的趋势, 且 1 试样较 3 试样的
#
#
3 分析及讨论
深度更深, 表现在试样形貌上为 3 试样有肉眼可见
#
1 试样与 3 试样为同种 5083 铝合金, 经晶间 的“ 白色亮条”, 即有“ 白色亮条” 特征的 3 试样的耐
#
#
#
腐蚀后的腐蚀速率差异却较大, 在光学显微镜下观 晶间腐蚀性能更好。
察腐蚀深度的差异, 可明显看出试样的晶间腐蚀深 同种材料试样的腐蚀程度存在差异可能有以下
1 2
