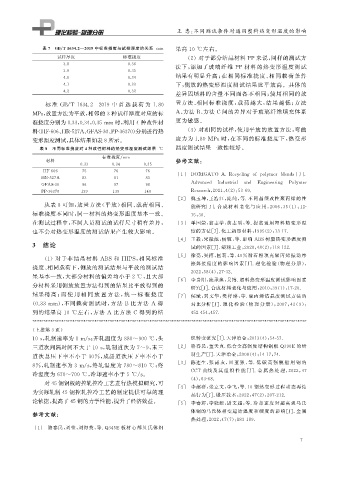

Page 23 - 理化检验-物理分册2022年第十二期

王 忠: 不同测试条件对通用塑料热变形温度的影响

表 7 GB / T1634.2 — 2019 中标准挠度与试样厚度的关系 mm 果高 10 ℃ 左右。
试样厚度 标准挠度 ( 2 )对于部分结晶材料 PP 来说, 同样的测试方

3.8 0.36
法下, 添加了玻璃纤维 PP 材料的热变形温度测试
3.9 0.35
结果有明显升高; 在相同标准挠度、 相同载荷条件
4.0 0.34
4.1 0.33 下, 侧放的热变形温度测试结果比平放高。具体的
4.2 0.32
差异因填料的含量不同而各不相同; 使用相同的放
置方法、 相同标准挠度, 载荷越大, 结果越低; 方法

标 准 GB / T1634.2 — 2019 中 首 选 载 荷 为 1.80
MPa , 放置方法为平放, 相邻的3种试样厚度对应的标 A 、 方法 B 、 方法 C 间的差异对于玻璃纤维填充体系

准挠度分别为0.33 , 0.34 , 0.35mm 时, 利用4种改性材 更为敏感。

料( HF-606 、 HR-527A 、 GFAS-30 、 PP-36370 ) 分别进行热 ( 3 )对相同的试样, 使用平放的放置方法, 弯曲
应力为 1.80MPa时, 在不同的标准挠度下, 热变形

变形温度测试, 具体结果如表8所示。
温度测试结果一致性较好。
表 8 不同标准挠度对 4 种改性材料的热变形温度测试结果 ℃
标准挠度 / mm
材料 参考文献:
0.33 0.34 0.35
HF-606 75 76 76
[ 1 ] DORIGATO A.Rec y clin g of p ol y mer blends [ J ] .
HR-527A 83 81 83

Advanced Industrial and En g ineerin g Pol y mer
GFAS-30 96 97 98
PP-36370 139 139 140 Research , 2021 , 4 ( 2 ): 53-69.
[ 2 ] 魏玉坤, 王浩江, 庞纯, 等 . 不同晶须改性聚丙 烯 的 性
从表 8 可知: 放置方法( 平放) 相同、 载荷相同、 能研究[ J ] . 合 成 材 料 老 化 与 应 用, 2006 , 35 ( 1 ): 12-
标准挠度不同时, 同一材料的热变形温度基本一致。
15 , 30.
在测试过程中, 不同人员测试的试样尺寸稍有差异, [ 3 ] 单国荣, 翁志学, 黄志明, 等 . 提高通用塑料热 变 形 温
也不会对热变形温度的测试结果产生较大影响。 度的方法[ J ] . 化工新型材料, 1995 ( 2 ): 13-17.
[ 4 ] 王毅, 宋振彪, 杨毓, 等 . 影响 ABS 树脂热变形温度测
3 结论 试的因素[ J ] . 塑料工业, 2020 , 48 ( 2 ): 118-122.

[ 5 ] 徐亮, 吴博, 匡莉, 等 .40% 滑石粉填充聚丙 烯 振 动 摩
( 1 )对于非结晶材料 ABS 和 HIPS , 相同标准
擦焊接 强 度 的 影 响 因 素 [ J ] . 理 化 检 验 ( 物 理 分 册),
挠度、 相同载荷下, 侧放的测试结果与平放的测试结
2022 , 58 ( 4 ): 27-32.

果基本一致, 大部分材料的偏差均小于2℃ , 且大部
[ 6 ] 李贵阳, 庞承焕, 吴博 . 塑料热变形温度测试影响因素
分材料采用侧放放置方法得到的结果比平放得到的
研究[ J ] . 合成材料老化与应用, 2010 , 39 ( 1 ): 17-20.
结果稍 高; 而 使 用 相 同 放 置 方 法, 统 一 标 准 挠 度 [ 7 ] 侯斌, 刘文华, 樊祥琳, 等 . 聚丙烯结晶度测试方法的

( 0.33mm ), 不同载荷测试时, 方法 B 比方法 A 得 对比分析 [ J ] . 理 化 检 验 ( 物 理 分 册), 2007 , 43 ( 9 ):

到的结果高 10 ℃ 左右, 方法 A 比方法 C 得到的结 452-454 , 457.

( 上接第 3 页)

10s , 轧制速率为1m / s ; 开轧温度为880~900 ℃ , 头 织转变研究[ J ] . 天津冶金, 2013 ( 4 ): 54-57.
三道次间隔时间不大于 10s , 轧制道次为 7~9 , 末三 [ 2 ] 骆春民, 董天真 . 低合金高强度结构钢板 Q390E 的研

道次总压下率不小于 30% , 成品道次压下率不小于 制生产[ J ] . 天津冶金, 2008 ( 4 ): 14-17 , 74.
[ 3 ] 陈连生, 张 露 友, 田 亚 强, 等 . 低 碳 高 强 舰 船 用 钢 的
8% , 轧制速率为3m / s , 终轧温度为 780~810 ℃ ; 终
CCT 曲线及 其 组 织 性 能 [ J ] . 金 属 热 处 理, 2022 , 47
冷温度为670~700℃ , 冷却速率小于5℃ / s 。
( 4 ): 63-68.
对45钢钢板的控轧控冷工艺进行热模拟研究, 可
[ 4 ] 李超群, 张立文, 李飞, 等 .10 钢热变形过程动态再结
为实际轧制45钢控轧控冷工艺的制定提供可靠的理
晶行为[ J ] . 锻压技术, 2022 , 47 ( 2 ): 207-212.
论依据, 提高了45钢的力学性能, 提升了经济效益。 [ 5 ] 李春辉, 李晓源, 尉文超, 等 . 冷却速度对超高 强 马 氏
参考文献: 体钢的马氏体相变起始温度和硬度的影响[ J ] . 金属
热处理, 2022 , 47 ( 7 ): 183-189.
[ 1 ] 骆春民, 刘莹, 刘海英, 等 .Q345E 板材心部贝氏体组

7
