Page 60 - 理化检验-物理分册2022年第九期

刘 莹, 等: 钢板表面翘皮缺陷产生原因

实际出钢温度为 1150~1165 ℃ , 可见出钢温度满 发现粗轧辊沿着轴向分布有一条长约 2.2 m 、 宽度

足工艺要求。 约10cm 的龟裂区域, 裂纹开口较大且有一定深度,
对缺陷产生期间所用的粗轧辊进行宏观观察, 属于较为严重的开裂( 见图 4 )。

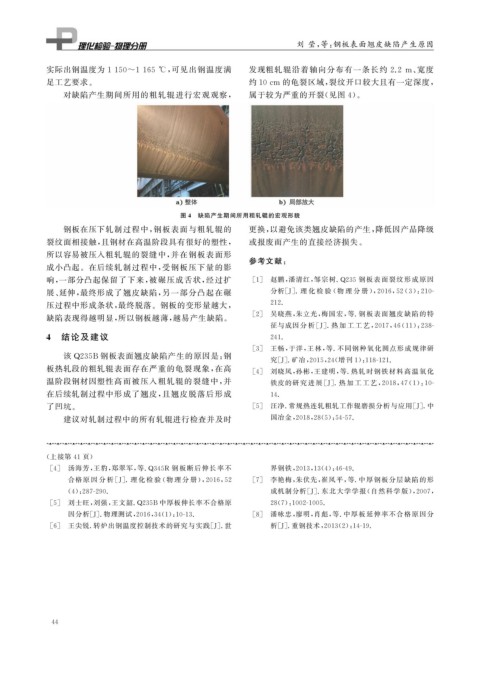

图 4 缺陷产生期间所用粗轧辊的宏观形貌
钢板在压下轧制过程中, 钢板表面与粗轧辊的 更换, 以避免该类翘皮缺陷的产生, 降低因产品降级
裂纹面相接触, 且钢材在高温阶段具有很好的塑性, 或报废而产生的直接经济损失。
所以容易被压入粗轧辊的裂缝中, 并在钢板表面形
参考文献:
成小凸起。在后续轧制过程中, 受钢板压下量的影
响, 一部分凸起保留了下来, 被碾压成舌状, 经过扩 [ 1 ] 赵鹏, 潘清红, 邹宗树 .Q235 钢板表面裂纹 形 成 原 因
展、 延伸, 最终形成了翘皮缺陷, 另一部分凸起在碾 分析[ J ] . 理 化 检 验 ( 物 理 分 册 ), 2016 , 52 ( 3 ): 210-
压过程中形成条状, 最终脱落。钢板的变形量越大, 212.
[ 2 ] 吴晓燕, 朱立光, 梅国宏, 等 . 钢板表面翘皮缺 陷 的 特
缺陷表现得越明显, 所以钢板越薄, 越易产生缺陷。
征与成因 分 析 [ J ] . 热 加 工 工 艺, 2017 , 46 ( 11 ): 238-
4 结论及建议 241.
[ 3 ] 王畅, 于洋, 王林, 等 . 不同钢种氧化圆点形成规律研
该 Q235B 钢板表面翘皮缺陷产生的原因是: 钢
究[ J ] . 矿冶, 2015 , 24 ( 增刊 1 ): 118-121.
板热轧段的粗轧辊表面存在严重的龟裂现象, 在高 [ 4 ] 刘晓凤, 孙彬, 王建明, 等 . 热轧时钢铁材料高 温 氧 化
温阶段钢材因塑性高而被压入粗轧辊的裂缝中, 并 铁皮的研 究 进 展 [ J ] . 热 加 工 工 艺, 2018 , 47 ( 1 ): 10-
在后续轧制过程中形成了翘皮, 且翘皮脱落后形成 14.
了凹坑。 [ 5 ] 汪净 . 常规热连轧粗轧工作辊磨损分析与应用[ J ] . 中
建议对轧制过程中的所有轧辊进行检查并及时 国冶金, 2018 , 28 ( 5 ): 54-57.

( 上接第 41 页)
[ 4 ] 汤海芳, 王豹, 郑翠军, 等 .Q345R 钢板断后伸长率不 界钢铁, 2013 , 13 ( 4 ): 46-49.
合格原 因 分 析 [ J ] . 理 化 检 验 ( 物 理 分 册), 2016 , 52 [ 7 ] 李艳梅, 朱伏先, 崔凤平, 等 . 中厚钢板分层缺 陷 的 形
成机制分析[ J ] . 东北大学学报( 自然科学 版), 2007 ,
( 4 ): 287-290.
[ 5 ] 刘士旺, 刘强, 王文韶 .Q235B 中厚板伸长率不合格原 28 ( 7 ): 1002-1005.
因分析[ J ] . 物理测试, 2016 , 34 ( 1 ): 10-13. [ 8 ] 潘咏忠, 廖明, 肖彪, 等 . 中厚板延伸率不合格 原 因 分
[ 6 ] 王尖锐 . 转炉出钢温度控制技术的研究与实践[ J ] . 世 析[ J ] . 重钢技术, 2013 ( 2 ): 14-19.

4 4
