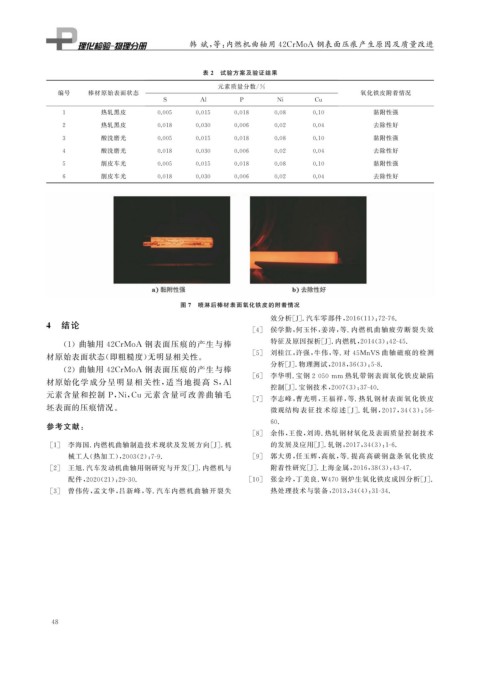

Page 64 - 理化检验-物理分册2022年第九期

韩 斌, 等: 内燃机曲轴用 42CrMoA 钢表面压痕产生原因及质量改进

表 2 试验方案及验证结果
元素质量分数 / %
编号 棒材原始表面状态 氧化铁皮附着情况
S Al P Ni Cu
1 热轧黑皮 0.005 0.015 0.018 0.08 0.10 黏附性强
2 热轧黑皮 0.018 0.030 0.006 0.02 0.04 去除性好
3 酸洗磨光 0.005 0.015 0.018 0.08 0.10 黏附性强
4 酸洗磨光 0.018 0.030 0.006 0.02 0.04 去除性好
5 削皮车光 0.005 0.015 0.018 0.08 0.10 黏附性强
6 削皮车光 0.018 0.030 0.006 0.02 0.04 去除性好

图 7 喷淋后棒材表面氧化铁皮的附着情况
效分析[ J ] . 汽车零部件, 2016 ( 11 ): 72-76.
4 结论 [ 4 ] 侯学勤, 何玉怀, 姜涛, 等 . 内燃机曲轴疲劳断 裂 失 效

( 1 )曲轴用 42CrMoA 钢表面压痕的产生与棒 特征及原因探析[ J ] . 内燃机, 2014 ( 3 ): 42-45.

[ 5 ] 刘桂江, 许强, 牛伟, 等 . 对 45MnVS 曲轴磁痕的检测
材原始表面状态( 即粗糙度) 无明显相关性。

( 2 )曲轴用 42CrMoA 钢表面压痕的产生与棒 分析[ J ] . 物理测试, 2018 , 36 ( 3 ): 5-8.
[ 6 ] 李华明 . 宝钢 2050mm 热轧带钢表面氧化铁皮缺陷

材原始化学 成分呈明显相关性, 适 当 地 提 高 S , Al
控制[ J ] . 宝钢技术, 2007 ( 3 ): 37-40.
元素含量和控制 P , Ni , Cu 元素含量可改善曲轴毛
[ 7 ] 李志峰, 曹光明, 王福祥, 等 . 热轧钢材表面氧 化 铁 皮
坯表面的压痕情况。
微观结构 表 征 技 术 综 述 [ J ] . 轧 钢, 2017 , 34 ( 3 ): 56-
参考文献: 60.
[ 8 ] 余伟, 王俊, 刘涛 . 热轧钢材氧化及表面质量控制技术
[ 1 ] 李海国 . 内燃机曲轴制造技术现状及发展方向[ J ] . 机 的发展及应用[ J ] . 轧钢, 2017 , 34 ( 3 ): 1-6.
械工人( 热加工), 2003 ( 2 ): 7-9. [ 9 ] 郭大勇, 任玉辉, 高航, 等 . 提高高碳钢盘条氧 化 铁 皮
[ 2 ] 王旭 . 汽车发动机曲轴用钢研究与开发[ J ] . 内燃机与 附着性研究[ J ] . 上海金属, 2016 , 38 ( 3 ): 43-47.
配件, 2020 ( 21 ): 29-30. [ 10 ] 张金玲, 丁美良 .W470 钢炉生氧化铁皮成因分析[ J ] .
[ 3 ] 曾伟传, 孟文华, 吕新峰, 等 . 汽车内燃机曲轴 开 裂 失 热处理技术与装备, 2013 , 34 ( 4 ): 31-34.

4 8
