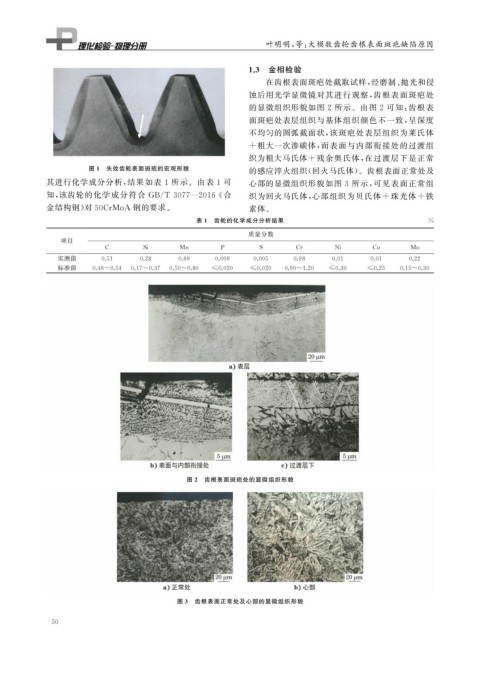

叶明明, 等: 大模数齿轮齿根表面斑疤缺陷原因

1.3 金相检验
在齿根表面斑疤处截取试样, 经磨制、 抛光和侵
蚀后用光学显微镜对其进行观察, 齿根表面斑疤处
的显微组织形貌如图 2 所示。由图 2 可知: 齿根表
面斑疤处表层组织与基体组织颜色不一致, 呈深度
不均匀的圆弧截面状, 该斑疤处表层组织为莱氏体
+ 粗大一次渗碳体, 而表面与内部衔接处的过渡组
织为粗大马氏体 + 残余奥氏体, 在过渡层下是正常
图 1 失效齿轮表面斑疤的宏观形貌 的感应淬火组织( 回火马氏体)。齿根表面正常处及
其进行化学成分分析, 结果如表 1 所示。由表 1 可 心部的显微组织形貌如图 3 所示, 可见表面正常组

知, 该齿轮的化学成分符合 GB / T3077 — 2016 《 合 织为回火马氏体, 心部组织为贝氏体 + 珠光体 + 铁

金结构钢》 对 50CrMoA 钢的要求。 素体。
表 1 齿轮的化学成分分析结果 %
质量分数
项目
C Si Mn P S Cr Ni Cu Mo
实测值 0.51 0.28 0.69 0.009 0.005 0.98 0.01 0.01 0.22
标准值 0.46~0.54 0.17~0.37 0.50~0.80 ≤0.020 ≤0.020 0.90~1.20 ≤0.30 ≤0.25 0.15~0.30

图 2 齿根表面斑疤处的显微组织形貌

图 3 齿根表面正常处及心部的显微组织形貌
