Page 63 - 理化检验-物理分册2022年第九期

韩 斌, 等: 内燃机曲轴用 42CrMoA 钢表面压痕产生原因及质量改进

明显差异。 图 4 可以看出, 1 试样硫化物类夹杂的级别明显高
#
2.4 金相检验 于 2 试样。由图 5 可以看出, 1 , 2 试样显微组织
#
#
#
对 1 , 2 试样进行金相检验, 其非金属夹杂物 相同, 均为铁素体 + 珠光体。
#
#

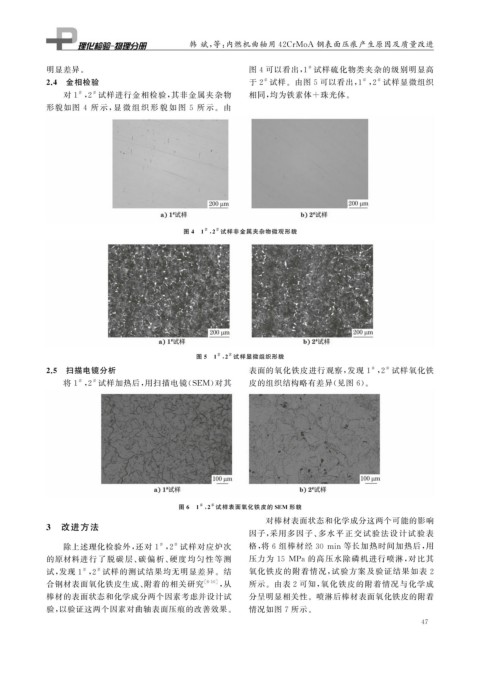

形貌如图 4 所 示, 显 微 组 织 形 貌 如 图 5 所 示。 由

#
图 4 1 , 2 试样非金属夹杂物微观形貌
#

图 5 1 , 2 试样显微组织形貌
#
#
2.5 扫描电镜分析 表面的氧化铁皮进行观察, 发现 1 , 2 试样氧化铁
#
#
将 1 , 2 试样加热后, 用扫描电镜( SEM ) 对其 皮的组织结构略有差异( 见图 6 )。
#
#

#
#
图 6 1 , 2 试样表面氧化铁皮的 SEM 形貌
对棒材表面状态和化学成分这两个可能的影响
3 改进方法
因子, 采用多因子、 多水平正交试验法设计试验表

除上述理化检验外, 还对 1 , 2 试样对应炉次 格, 将 6 组棒材经 30min 等长加热时间加热后, 用
#
#

的原材料进行了脱碳层、 碳偏析、 硬度均匀 性等测 压力为 15 MPa 的高压水除磷机进行喷淋, 对比其
试, 发现 1 , 2 试样的测试结果均无明显差异。结 氧化铁皮的附着情况, 试验方案及验证结果如表 2
#
#
合钢材表面氧化铁皮生成、 附着的相关研究 [ 6-10 ] , 从 所示。由表 2 可知, 氧化铁皮的附着情况与化学成
棒材的表面状态和化学成分两个因素考虑并设计试 分呈明显相关性。喷淋后棒材表面氧化铁皮的附着
验, 以验证这两个因素对曲轴表面压痕的改善效果。 情况如图 7 所示。
4 7
