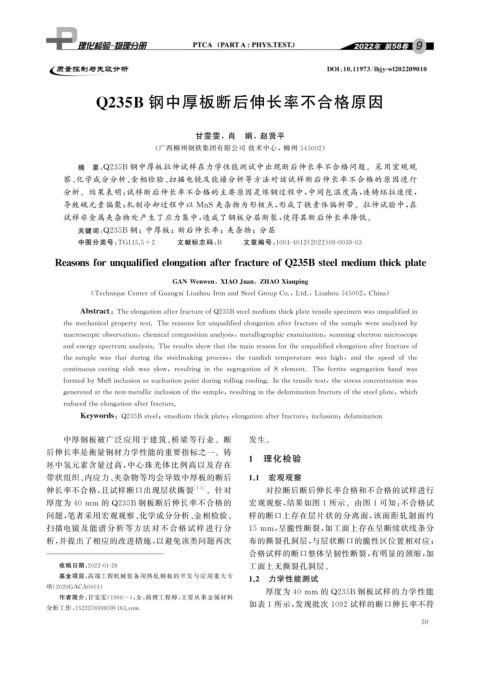

Page 55 - 理化检验-物理分册2022年第九期

DOI : 10.11973 / lh jy -wl202209010

Q 235B 钢中厚板断后伸长率不合格原因

甘雯雯,肖 娟,赵贤平

( 广西柳州钢铁集团有限公司 技术中心,柳州 545002 )

摘 要: Q235B 钢中厚板拉伸试样在力学性能测试中出现断后伸长率不合格问题。采用宏观观
察、 化学成分分析、 金相检验、 扫描电镜及能谱分析等方法对该试样断后伸长率不合格的原因进行
分析。结果表明: 试样断后伸长率不合格的主要原因是炼钢过程中, 中间包温度高, 连铸坯拉速慢,
导致硫元素偏聚; 轧制冷却过程中以 MnS 夹杂物为形核点, 形成了铁素体偏析带。拉伸试验中, 在
试样非金属夹杂物处产生了应力集中, 造成了钢板分层断裂, 使得其断后伸长率降低。

关键词: Q235B 钢;中厚板;断后伸长率;夹杂物;分层

中图分类号: TG115.5+2 文献标志码: B 文章编号: 1001-4012 ( 2022 ) 09-0039-03

Reasonsforun q ualifiedelon g ationafterfractureofQ 235Bsteelmediumthickp late

GAN Wenwen , XIAOJuan , ZHAOXian p in g

( Techni q ueCenterofGuan g xiLiuzhouIronandSteelGrou pCo. , Ltd. , Liuzhou545002 , China )

Abstract : Theelon g ationafterfractureofQ235Bsteelmediumthickp latetensiles p ecimenwasun q ualifiedin

themechanical p ro p ert y test.Thereasonsforun q ualifiedelon g ationafterfractureofthesam p lewereanal y zedb y

macrosco p icobservation , chemicalcom p ositionanal y sis , metallo g ra p hicexamination , scannin gelectronmicrosco p e

andener gy s p ectrumanal y sis.Theresultsshowthatthemainreasonfortheun q ualifiedelon g ationafterfractureof

thesam p le wasthatdurin gthesteelmakin gp rocess , thetundishtem p erature washi g h , andthes p eedofthe

continuouscastin gslab wasslow , resultin ginthese g re g ationofSelement.Theferritese g re g ationband was

formedb yMnSinclusionasnucleationp ointdurin g rollin g coolin g .Inthetensiletest , thestressconcentrationwas

g eneratedatthenon-metallicinclusionofthesam p le , resultin g inthedelaminationfractureofthesteel p late , which

reducedtheelon g ationafterfracture.

Ke y words : Q235Bsteel ; smediumthickp late ; elon g ationafterfracture ; inclusion ; delamination
中厚钢板被广泛应用于建筑、 桥梁等行业。断 发生。
后伸长率是衡量钢材力学性能的重要指标之一。铸
1 理化检验
坯中氢元素含量过高, 中心珠光体比例高以及存在
带状组织、 内应力、 夹杂物等均会导致中厚板的断后 1.1 宏观观察
伸长率不合格, 且试样断口出现层状撕裂 [ 1-5 ] 。针对 对拉断后断后伸长率合格和不合格的试样进行
厚度为 40mm 的 Q235B 钢板断后伸长率不合格的 宏观观察, 结果如图 1 所示。由图 1 可知: 不合格试

问题, 笔者采用宏观观察、 化学成分分析、 金相检验、 样的断口上存在层片状的分离面, 该面距轧制面约

扫描电镜及能谱分析等方法对不合格试样 进行分 15mm , 呈脆性断裂, 加工面上存在呈断续状线条分
析, 并提出了相应的改进措施, 以避免该类问题再次 布的撕裂孔洞层, 与层状断口的脆性区位置相对应;
合格试样的断口整体呈韧性断裂, 有明显的颈缩, 加
工面上无撕裂孔洞层。
收稿日期: 2022-01-28
基金项目: 高端工程机械装备用热轧钢板的开发与应用重大专
1.2 力学性能测试
项( 2020GACA0401 )
厚度为 40mm 的 Q235B 钢板试样的力学性能
作者简介: 甘雯雯( 1996- ), 女, 助理工程师, 主要从事金属材料
如表 1 所示, 发现批次 1092 试样的断口伸长率不符
分析工作, 15222769985@163.com
3 9
