胡 曼, 等: 20G 钢锅炉烟道管开裂原因
1.6 能谱分析 和表 4 所示。由图 3 和表 4 可知: 棕黄色元素富集
在裂纹周围及靠近裂纹位置的棕黄色元素富集 相呈浮凸状, 富集相内含有 Cu , Fe , C 元素和少量的
Mn , O 元素; 基体处仅含有 Fe , C 元素。
相和基体处取样, 并对其进行能谱分析, 结果如图 3

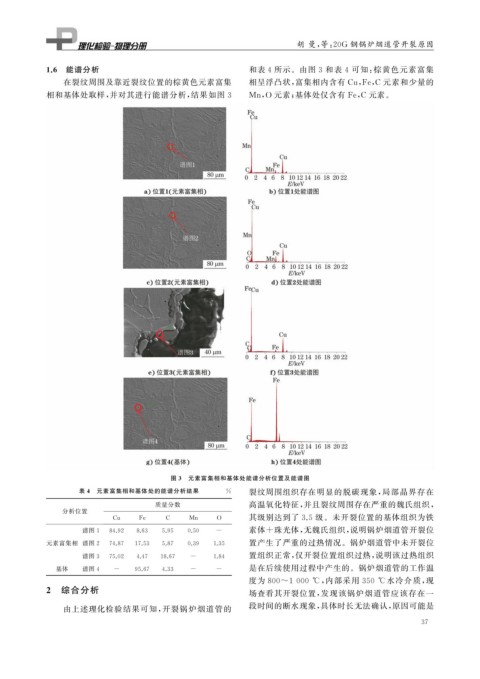

图 3 元素富集相和基体处能谱分析位置及能谱图
表 4 元素富集相和基体处的能谱分析结果 % 裂纹周围组织存在明显的脱碳现象, 局部晶界存在
质量分数 高温氧化特征, 并且裂纹周围存在严重的魏氏组织,
分析位置
Cu Fe C Mn O 其级别达到了 3.5 级。未开裂位置的基体组织为铁
素体 + 珠光体, 无魏氏组织, 说明锅炉烟道管开裂位
谱图 1 84.92 8.63 5.95 0.50 -
置产生了严重的过热情况。锅炉烟道管中未开裂位
元素富集相 谱图 2 74.87 17.53 5.87 0.39 1.35
置组织正常, 仅开裂位置组织过热, 说明该过热组织
谱图 3 75.02 4.47 18.67 - 1.84
基体 谱图 4 - 95.67 4.33 - - 是在后续使用过程中产生的。锅炉烟道管的工作温
度为 800~1000 ℃ , 内部采用 350 ℃ 水冷介质, 现
2 综合分析 场查看其开裂位置, 发现该锅炉烟道管应该存在一
由上述理化检验结果可知, 开裂锅炉烟道管的 段时间的断水现象, 具体时长无法确认, 原因可能是
