胡 曼, 等: 20G 钢锅炉烟道管开裂原因
表 1 20G 钢锅炉烟道管的力学性能测试结果 物评级, 结果如表 3 所示。由表 3 可知, 试样的非金
厚度 / 屈服强度 / 抗拉强度 / 断后伸长率 / 属夹杂物等级为球状氧化物类细系 0.5 级。
项目 屈强比
mm MPa MPa % 表 3 20G 钢锅炉烟道管中夹杂物的评级结果 级
实测值 5.0 392 485 27.0 0.81 A B C D DS
标准值 - ≥245 410~550 ≥24 - ( 硫化物类) ( 氧化铝类) ( 硅酸盐类)( 球状氧化物类) ( 单颗
细系 粗系 细系 粗系 细系 粗系 细系 粗系 粒球状类)
表 2 20G 钢锅炉烟道管的化学成分分析结果 %
0 0 0 0 0 0 0.5 0 0
质量分数
项目
C Si Mn P S Cu Cr Ni 1.5 金相检验
实测值 0.19 0.26 0.50 0.010 0.007 0.02 0.02 0.01 在开裂锅炉烟道管上取样进行金相检验, 取样位
置如图1所示, 金相检验结果如图2所示。由图2可
0.17~0.17~0.35~ ≤ ≤
标准值 - - -
0.23 0.37 0.65 0.025 0.015 知: 开裂处存在一条贯穿裂纹, 裂纹周围有氧化物, 且
未发现大颗粒夹杂及卷渣; 腐蚀后可见裂纹周围组织
1.4 夹杂物检验 存在脱碳现象, 裂纹周围局部组织晶界存在氧化现
在开裂锅炉烟道管上沿与裂纹平行的截 面取 象; 裂纹周围及靠近裂纹位置均存在浮凸的棕黄色元
样, 依据 GB / T10561 — 2005 《 钢中非金属夹杂物含
素富集相, 并且存在严重的魏氏组织, 魏氏组织评级
量的测定 标准评级图显微检验法》 对试样进行夹杂
为3.5级; 基体组织为铁素体+珠光体。

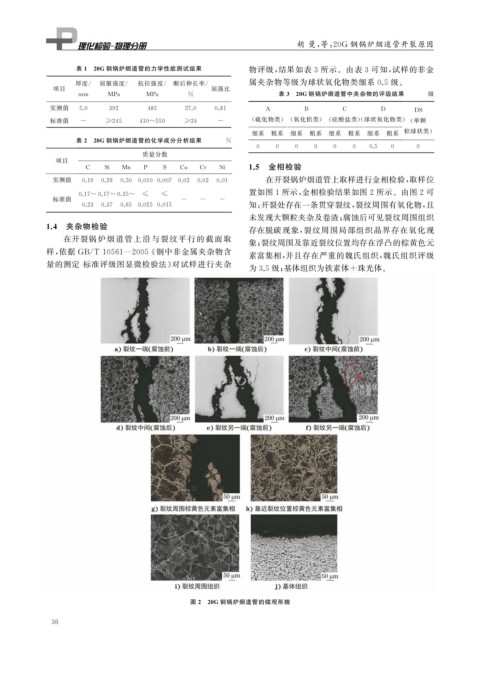

图 2 20G 钢锅炉烟道管的微观形貌
