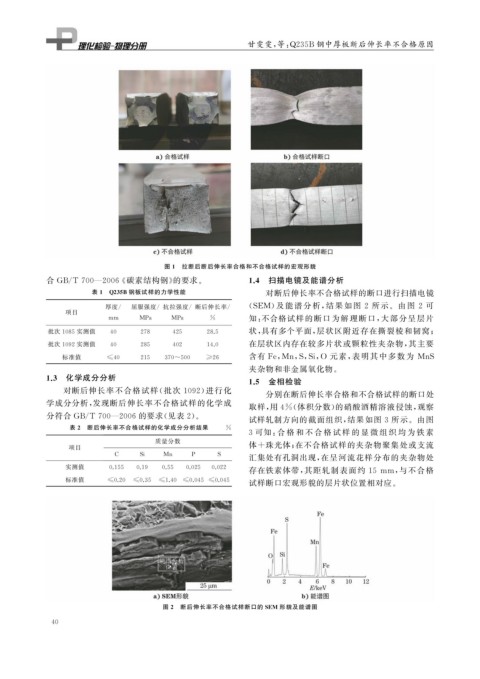

Page 56 - 理化检验-物理分册2022年第九期

甘雯雯, 等: Q235B 钢中厚板断后伸长率不合格原因

图 1 拉断后断后伸长率合格和不合格试样的宏观形貌

合 GB / T700 — 2006 《 碳素结构钢》 的要求。 1.4 扫描电镜及能谱分析
表 1 Q 235B 钢板试样的力学性能 对断后伸长率不合格试样的断口进行扫描电镜
厚度 / 屈服强度 / 抗拉强度 / 断后伸长率 / ( SEM ) 及 能 谱 分 析, 结 果 如 图 2 所 示。由 图 2 可
项目
mm MPa MPa % 知: 不合格试样的断口为解理断口, 大部分呈层片
批次 1085 实测值 40 278 425 28.5 状, 具有多个平面, 层状区附近存在撕裂棱和韧窝;
批次 1092 实测值 40 285 402 14.0 在层状区内存在较多片状或颗粒性夹杂物, 其主要
标准值 ≤40 215 370~500 ≥26 含有 Fe , Mn , S , Si , O 元素, 表明其中多数 为 MnS
夹杂物和非金属氧化物。
1.3 化学成分分析 1.5 金相检验
对断后伸长率不合格试样( 批次 1092 ) 进行化
分别在断后伸长率合格和不合格试样的断口处
学成分分析, 发现断后伸长率不合格试样的化学成
取样, 用 4% ( 体积分数) 的硝酸酒精溶液侵蚀, 观察
分符合 GB / T700 — 2006 的要求( 见表 2 )。

试样轧制方向的截面组织, 结果如图 3 所示。由图
表 2 断后伸长率不合格试样的化学成分分析结果 %
3 可知: 合 格 和 不 合 格 试 样 的 显 微 组 织 均 为 铁 素
质量分数
项目 体 + 珠光体; 在不合格试样的夹杂物聚集处或支流
C Si Mn P S 汇集处有孔洞出现, 在呈河流花样分布的夹杂物处
实测值 0.155 0.19 0.55 0.025 0.022 存在铁素体带, 其距轧制表面约 15 mm , 与不合格

标准值 ≤0.20 ≤0.35 ≤1.40 ≤0.045 ≤0.045 试样断口宏观形貌的层片状位置相对应。

图 2 断后伸长率不合格试样断口的 SEM 形貌及能谱图
4 0
