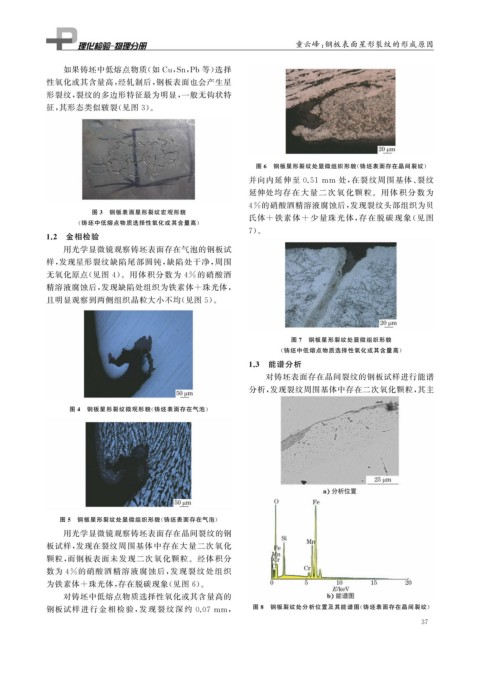

Page 53 - 理化检验-物理分册2022年第八期
P. 53
童云峰: 钢板表面星形裂纹的形成原因
如果铸坯中低熔点物质( 如 Cu , Sn , Pb 等) 选择
性氧化或其含量高, 经轧制后, 钢板表面也会产生星
形裂纹, 裂纹的多边形特征最为明显, 一般无钩状特
征, 其形态类似皲裂( 见图 3 )。
图 6 钢板星形裂纹处显微组织形貌( 铸坯表面存在晶间裂纹)
并向内延伸至 0.51 mm 处, 在裂纹周围基体、 裂纹
延伸处均存在大量二次氧化颗粒。用体积分数为
4% 的硝酸酒精溶液腐蚀后, 发现裂纹头部组织为贝
图 3 钢板表面星形裂纹宏观形貌
氏体 + 铁素体 + 少量珠光体, 存在脱碳现象( 见图
( 铸坯中低熔点物质选择性氧化或其含量高)
7 )。
1.2 金相检验
用光学显微镜观察铸坯表面存在气泡的钢板试
样, 发现星形裂纹缺陷尾部圆钝, 缺陷处干净, 周围
无氧化原点( 见图 4 )。用体积分数为 4% 的硝酸酒
精溶液腐蚀后, 发现缺陷处组织为铁素体 + 珠光体,
且明显观察到两侧组织晶粒大小不均( 见图 5 )。
图 7 钢板星形裂纹处显微组织形貌
( 铸坯中低熔点物质选择性氧化或其含量高)
1.3 能谱分析
对铸坯表面存在晶间裂纹的钢板试样进行能谱
分析, 发现裂纹周围基体中存在二次氧化颗粒, 其主
图 4 钢板星形裂纹微观形貌( 铸坯表面存在气泡)
图 5 钢板星形裂纹处显微组织形貌( 铸坯表面存在气泡)
用光学显微镜观察铸坯表面存在晶间裂纹的钢
板试样, 发现在裂纹周围基体中存在大量二次氧化
颗粒, 而钢板表面未发现二次氧化颗粒。经体积分
数为 4% 的硝酸酒精溶液腐蚀后, 发现裂纹处组织
为铁素体 + 珠光体, 存在脱碳现象( 见图 6 )。
对铸坯中低熔点物质选择性氧化或其含量高的
钢板试样进行金相检验, 发现 裂 纹 深 约 0.07mm , 图 8 钢板裂纹处分析位置及其能谱图( 铸坯表面存在晶间裂纹)
3 7
