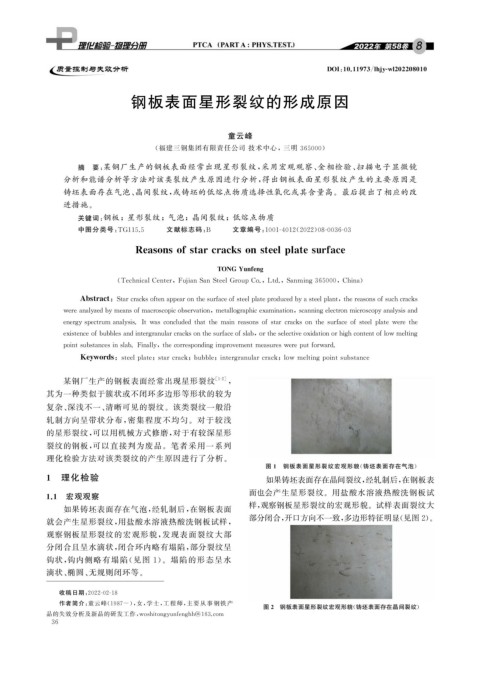

Page 52 - 理化检验-物理分册2022年第八期
P. 52
DOI : 10.11973 / lh jy -wl202208010
钢板表面星形裂纹的形成原因
童云峰
( 福建三钢集团有限责任公司 技术中心,三明 365000 )
摘 要: 某钢厂生产的钢板表面经常出现星形裂纹, 采用宏观观察、 金相检验、 扫描电子显微镜
分析和能谱分析等方法对该类裂纹产生原因进行分析, 得出钢板表面星形裂纹产生的主要原因是
铸坯表面存在气泡、 晶间裂纹, 或铸坯的低熔点物质选择性氧化或其含量高。最后提出了相应的改
进措施。
关键词: 钢板;星形裂纹;气泡;晶间裂纹;低熔点物质
中图分类号: TG115.5 文献标志码: B 文章编号: 1001-4012 ( 2022 ) 08-0036-03
Reasonsofstarcracksonsteel p latesurface
TONGYunfen g
( TechnicalCenter , Fu j ianSanSteelGrou pCo. , Ltd. , Sanmin g365000 , China )
Abstract : Starcracksoftena pp earonthesurfaceofsteel p late p roducedb y asteel p lant , thereasonsofsuchcracks
wereanal y zedb ymeansofmacrosco p icobservation , metallo g ra p hicexamination , scannin g electronmicrosco py anal y sisand
ener gy s p ectrumanal y sis.Itwasconcludedthatthemainreasonsofstarcracksonthesurfaceofsteelp latewerethe
existenceofbubblesandinter g ranularcracksonthesurfaceofslab , ortheselectiveoxidationorhi g hcontentoflowmeltin g
p ointsubstancesinslab.Finall y , thecorres p ondin g im p rovementmeasureswere p utforward.
Ke y words : steel p late ; starcrack ; bubble ; inter g ranularcrack ; low meltin gp ointsubstance
某钢厂生产的钢板表面经常出现星形裂纹 [ 1-2 ] ,
其为一种类似于簇状或不闭环多边形等形状的较为
复杂、 深浅不一、 清晰可见的裂纹。该类裂纹一般沿
轧制方向呈带状分布, 密集程度不均匀。对于较浅
的星形裂纹, 可以用机械方式修磨, 对于有较深星形
裂纹的钢板, 可以直接判为废品。笔者采用一系列
理化检验方法对该类裂纹的产生原因进行了分析。
图 1 钢板表面星形裂纹宏观形貌( 铸坯表面存在气泡)
1 理化检验 如果铸坯表面存在晶间裂纹, 经轧制后, 在钢板表
面也会产生星形裂纹。用盐酸水溶液热酸洗钢板试
1.1 宏观观察
样, 观察钢板星形裂纹的宏观形貌。试样表面裂纹大
如果铸坯表面存在气泡, 经轧制后, 在钢板表面
部分闭合, 开口方向不一致, 多边形特征明显( 见图2 )。
就会产生星形裂纹, 用盐酸水溶液热酸洗钢板试样,
观察钢板星形裂纹的宏观形貌, 发现表面裂纹大部
分闭合且呈水滴状, 闭合环内略有塌陷, 部分裂纹呈
钩状, 钩内侧略有塌陷( 见图 1 )。塌陷的形态呈水
滴状、 椭圆、 无规则闭环等。
收稿日期: 2022-02-18
作者简介: 童云峰( 1987- ), 女, 学士, 工程师, 主要从事钢铁产
图2 钢板表面星形裂纹宏观形貌( 铸坯表面存在晶间裂纹)
品的失效分析及新品的研发工作, woshiton gy unfen g hh@163.com
3 6
