Page 46 - 理化检验-物理分册2022年第八期
P. 46
徐尚呈, 等: GCr15 轴承钢软化退火工艺
柱试样。采用箱式炉进行热处理试验, 主要热处理
1 试验方法
工艺 为: 分 别 在 550 , 600 , 650 , 700 , 730 , 740 , 750 ,
GCr15轴承钢生产工艺为: 70t电炉→LF ( 钢包精 760 , 770 , 780 , 800 , 850 , 900 ℃ 下保温, 保温时间均
炼炉) +RH ( 真空循环脱气精炼炉) 精炼→连铸方坯→ 为 180min , 再进行退火, 炉温不大于 300 ℃ 后取出
机组成材。成材过程采用控轧控冷工艺, 控制钢材碳 试样, 空冷至室温。
化物网状分布。最终成材为圆柱状, 直径为40mm 。 试验结束后, 制备试样, 采用 Quanta400F 型扫
GCr15 轴 承 钢 材 料 中 C 元 素 的 质 量 分 数 为 描电镜( SEM ) 观察其显微组织形貌, 采用全自动布
0.96% , Si元素的质量分数为 0.25% , Cr元素的质 氏硬度计对不同退火状态试样的硬度进行测试。
量分数为 1.45% , Mn 元素的质量分数为 0.34% , P 2 试验结果
元素的质 量 分 数 为 0.01% , S 元 素 的 质 量 分 数 为
0.002% 。其原始显微组织为片状珠光体 + 碳化物, 2.1 退火温度对 GCr15轴承钢显微组织形貌的影响
布氏硬度为 343HBW 。 经过不同温度退火后, GCr15 轴承钢试样的显
采用精密切割机将成材切割成 15mm 厚的圆 微 组织形貌如图 1 所示。 从图 1a ) 可以看出: 其热轧

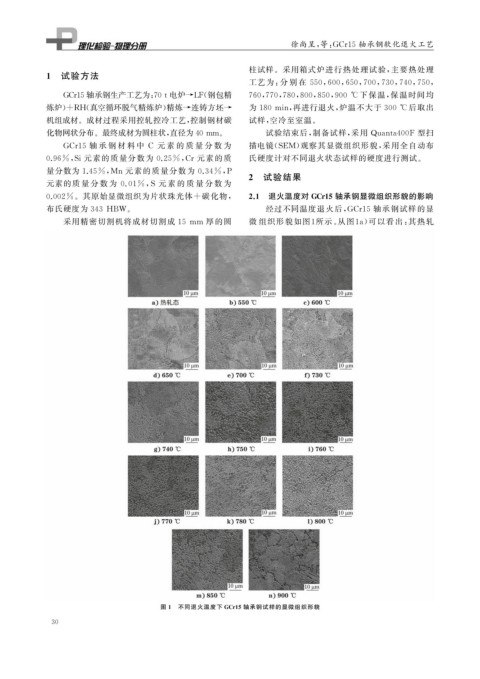

图 1 不同退火温度下 GCr15 轴承钢试样的显微组织形貌
3 0
