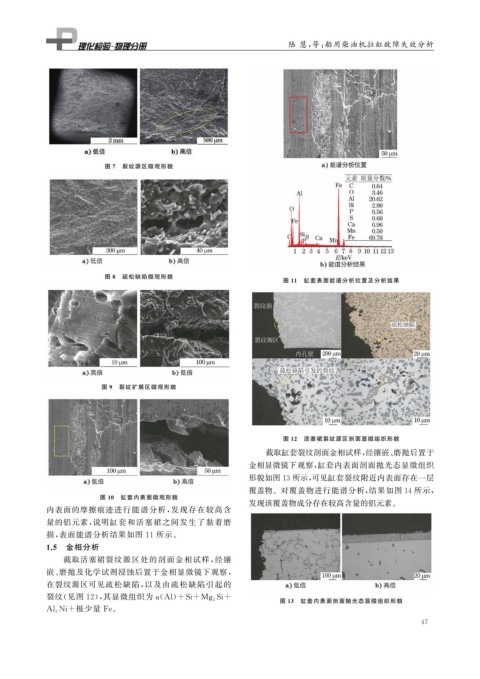

陆 慧, 等: 船用柴油机拉缸故障失效分析
图 7 裂纹源区微观形貌
图 8 疏松缺陷微观形貌
图 11 缸套表面能谱分析位置及分析结果
图 9 裂纹扩展区微观形貌
图 12 活塞裙裂纹源区剖面显微组织形貌
截取缸套裂纹剖面金相试样, 经镶嵌、 磨抛后置于
金相显微镜下观察, 缸套内表面剖面抛光态显微组织
形貌如图13所示, 可见缸套裂纹附近内表面存在一层
覆盖物。对覆盖物进行能谱分析, 结果如图14所示,
图 10 缸套内表面微观形貌
发现该覆盖物成分存在较高含量的铝元素。
内表面的摩擦痕迹进行能谱分析, 发现存在较高含
量的铝元素, 说明缸套和活塞裙之间发生了黏着磨
损, 表面能谱分析结果如图 11 所示。
1.5 金相分析
截取活塞裙裂纹源区处的剖面金相试样, 经镶
嵌、 磨抛及化学试剂浸蚀后置于金相显微镜下观察,
在裂纹源区可见疏松缺陷, 以及由疏松缺陷引起的
裂纹( 见图12 ), 其显微组织为α ( Al ) +Si+M g 2 Si+
图 13 缸套内表面剖面抛光态显微组织形貌
Al 3Ni+ 极少量 Fe 。
