Page 68 - 理化检验-物理分册2022年第二期
P. 68

马正伟, 等: 303Cu不锈钢在拉拔及机加工时开裂原因


                303Cu不锈钢在冷变形塑性加工前都会进行固
            溶处理, 由于该钢种的特殊性, 正常固溶处理容易导
            致材料局部晶粒粗大, 反而不利于其塑性加工。实
            践证明, 减少固溶加热时间和降低固溶温度可适当
            避免晶粒粗大现象。

            3  工艺改进措施

                 化学成分方面, 调整锰元素的质量分数不小于
            2.2% , 硫元素的质量分数不大于 0.27% ; 连铸投入
            电磁搅拌, 将二冷水的进出水温度差控制在 8 ℃ 以

            上, 加大二冷水的流量; 在现有工艺制度的基础上,
            将热轧加热炉加热段和均热段温度均提高20℃ , 在

            炉时间保持不变。可在冷却辊道增加保温罩, 在保
            温罩内增加升温装置, 在保温罩末端增加冷却装置。

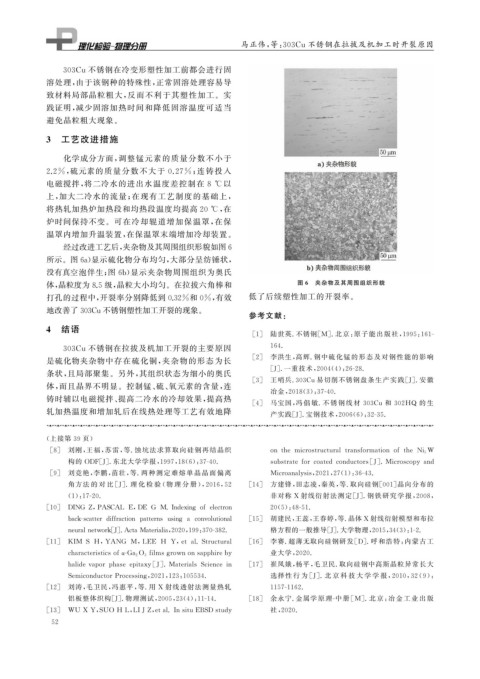

                 经过改进工艺后, 夹杂物及其周围组织形貌如图6
            所示。图6a ) 显示硫化物分布均匀, 大部分呈纺锤状,
            没有真空泡伴生; 图 6b ) 显示夹杂物周围组织为奥氏
            体, 晶粒度为8.5级, 晶粒大小均匀。在拉拔六角棒和                                    图 6  夹杂物及其周围组织形貌
            打孔的过程中, 开裂率分别降低到0.32%和0% , 有效                      低了后续塑性加工的开裂率。
            地改善了303Cu不锈钢塑性加工开裂的现象。
                                                               参考文献:
            4  结语
                                                                [ 1 ]   陆世英 . 不锈钢[ M ] . 北京: 原子能出版社, 1995 : 161-
                303Cu不锈钢在拉拔及机加工开裂的主要原因                              164.
                                                                [ 2 ]   李洪生, 高辉 . 钢中硫化锰的形态及对钢性能的影响
            是硫化物夹杂物中存在硫化铜, 夹杂物的形态为长
                                                                    [ J ] . 一重技术, 2004 ( 4 ): 26-28.
            条状, 且局部聚集。另外, 其组织状态为细小的奥氏
                                                                [ 3 ]   王哨兵 .303Cu易切削不锈钢盘条生产实践[ J ] . 安徽
            体, 而且晶界不明显。控制锰、 硫、 氧元素的含量, 连
                                                                    冶金, 2018 ( 3 ): 37-40.
            铸时辅以电磁搅拌、 提高二冷水的冷却效果, 提高热
                                                                [ 4 ]   马宝国, 冯 倡 敏 . 不 锈 钢 线 材 303Cu 和 302HQ 的 生
            轧加热温度和增加轧后在线热处理等工艺有效地降
                                                                    产实践[ J ] . 宝钢技术, 2006 ( 6 ): 32-35.

            ( 上接第 39 页)



             [ 8 ]   刘刚, 王福, 苏雷, 等 . 蚀坑法求算取向硅钢再结晶织                  onthe microstructuraltransformationofthe Ni 5W




                  构的 ODF [ J ] . 东北大学学报, 1997 , 18 ( 6 ): 37-40.    substrateforcoatedconductors [ J ] .Microsco pyand
             [ 9 ]   刘竞艳, 李鹏, 苗壮, 等 . 两种测定难熔单晶晶 面 偏 离               Microanal y sis , 2021 , 27 ( 1 ): 36-43.
                                                               [ 14 ]   方建锋, 田志凌, 秦英, 等 . 取向硅钢[ 001 ] 晶向分布的
                  角方法 的 对 比 [ J ] . 理 化 检 验 ( 物 理 分 册), 2016 , 52
                  ( 1 ): 17-20.                                     非对称 X 射线衍射法测定[ J ] . 钢铁研究学报, 2008 ,

            [ 10 ]  DING Z , PASCAL E , DE G M.Indexin gofelectron  20 ( 5 ): 48-51.

                 back-scatterdiffraction p atterns usin g aconvolutional  [ 15 ]   胡建民, 王蕊, 王春婷, 等. 晶体 X 射线衍射模型和布拉

                 neuralnetwork [ J ] .ActaMaterialia , 2020 , 199 : 370-382.  格方程的一般推导[ J ] . 大学物理, 2015 , 34 ( 3 ): 1-2.

            [ 11 ]  KIM S H , YANG M , LEE H Y , etal.Structural  [ 16 ]   李赛 . 超薄无取向硅钢研发[ D ] . 呼和浩特: 内蒙古工

                 characteristicsofα-Ga 2O 3films g rownonsa pp hireb y  业大学, 2020.


                 halideva p orp hasee p itax y [ J ] .MaterialsSciencein  [ 17 ]   崔凤娥, 杨平, 毛卫民 . 取向硅钢中高斯晶粒异常长大

                 SemiconductorProcessin g , 2021 , 123 : 105534.    选择性 行 为 [ J ] . 北 京 科 技 大 学 学 报, 2010 , 32 ( 9 ):
            [ 12 ]   刘涛, 毛卫民, 冯惠平, 等 . 用 X 射线透射法测量热轧                1157-1162.
                                                               [ 18 ]   余永宁 . 金属学原 理 - 中 册 [ M ] . 北 京: 冶 金 工 业 出 版
                  铝板整体织构[ J ] . 物理测试, 2005 , 23 ( 4 ): 11-14.

            [ 13 ]  WU XY , SUO HL , LIJZ , etal.InsituEBSDstud y   社, 2020.
             5 2
   63   64   65   66   67   68   69   70   71   72   73
