王 森, 等: 电梯主驱动轴开裂原因

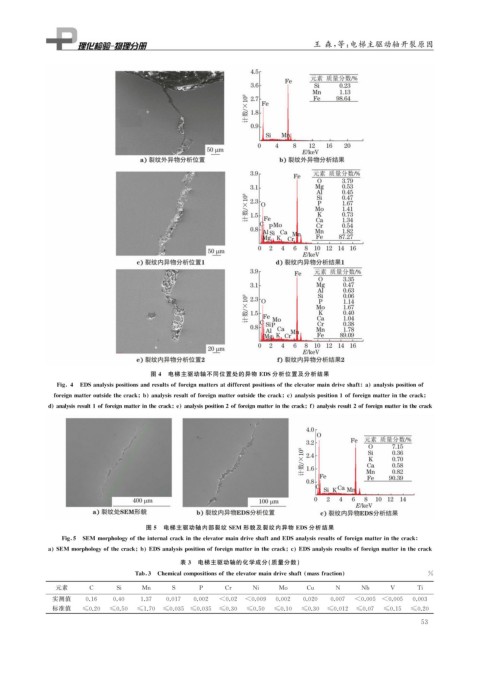

图 4 电梯主驱动轴不同位置处的异物 EDS分析位置及分析结果
Fi g 4 EDSanal y sis p ositionsandresultsofforei g nmattersatdifferent p ositionsoftheelevatormaindriveshaft a anal y sis p ositionof
forei g nmatteroutsidethecrack b anal y sisresultofforei g nmatteroutsidethecrack c anal y sis p osition1offorei g nmatterinthecrack
d anal y sisresult1offorei g nmatterinthecrack e anal y sis p osition2offorei g nmatterinthecrack f anal y sisresult2offorei g nmatterinthecrack
图 5 电梯主驱动轴内部裂纹 SEM 形貌及裂纹内异物 EDS分析结果
Fi g 5 SEM mor p holo gy oftheinternalcrackintheelevatormaindriveshaftandEDSanal y sisresultsofforei g nmatterinthecrack
a SEM mor p holo gy ofthecrack b EDSanal y sis p ositionofforei g nmatterinthecrack c EDSanal y sisresultsofforei g nmatterinthecrack
表 3 电梯主驱动轴的化学成分( 质量分数)
Tab 3 Chemicalcom p ositionsoftheelevatormaindriveshaft mass fraction %
元素 C Si Mn S P Cr Ni Mo Cu N Nb V Ti
实测值 0.16 0.40 1.37 0.017 0.002 <0.02 <0.009 0.002 0.020 0.007 <0.005 <0.005 0.003
标准值 ≤0.20 ≤0.50 ≤1.70 ≤0.035 ≤0.035 ≤0.30 ≤0.50 ≤0.10 ≤0.30 ≤0.012 ≤0.07 ≤0.15 ≤0.20
5 3
