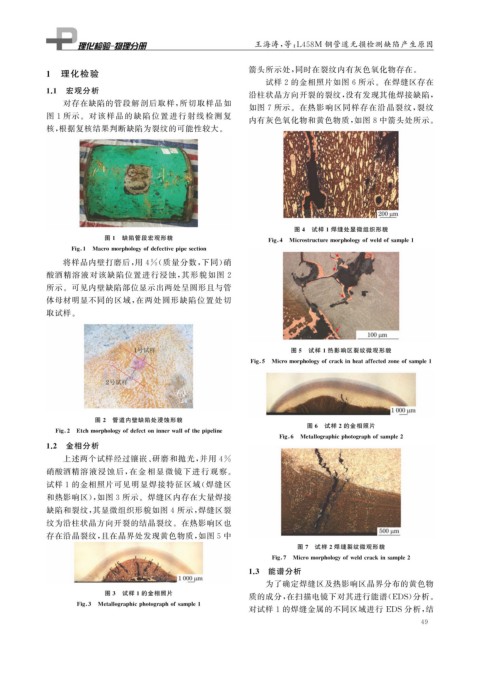

王海涛, 等: L458M 钢管道无损检测缺陷产生原因



            1  理化检验                                            箭头所示处, 同时在裂纹内有灰色氧化物存在。
                                                                   试样 2 的金相照片如图 6 所示。在焊缝区存在
            1.1  宏观分析
                                                               沿柱状晶方向开裂的裂纹, 没有发现其他焊接缺陷,
                 对存在缺陷的管段解剖后取样, 所切取样品如
                                                               如图 7 所示。在热影响区同样存在沿晶裂纹, 裂纹
            图 1 所示。对该样品的缺陷位置进行射线检 测复
                                                               内有灰色氧化物和黄色物质, 如图 8 中箭头处所示。
            核, 根据复核结果判断缺陷为裂纹的可能性较大。













                                                                          图 4  试样 1 焊缝处显微组织形貌
                           图 1  缺陷管段宏观形貌
                                                                   Fi g  4 Microstructuremor p holo gy ofweldofsam p le1

                  Fi g  1 Macromor p holo gy ofdefective p i p esection
                 将样品内壁打磨后, 用 4% ( 质量分数, 下同) 硝
            酸酒精溶液对该缺陷位置进行浸蚀, 其形貌如图 2
            所示。可见内壁缺陷部位显示出两处呈圆形且与管
            体母材明显不同的区域, 在两处圆形缺陷位置处切
            取试样。




                                                                         图 5  试样 1 热影响区裂纹微观形貌

                                                               Fi g  5 Micromor p holo gy ofcrackinheataffectedzoneofsam p le1






                        图 2  管道内壁缺陷处浸蚀形貌
                                                                             图 6  试样 2 的金相照片

              Fi g  2 Etchmor p holo gy ofdefectoninnerwallofthe p i p eline
                                                                      Fi g  6 Metallo g ra p hic p hoto g ra p hofsam p le2
            1.2  金相分析
                 上述两个试样经过镶嵌、 研磨和抛光, 并用 4%
            硝酸酒精溶液浸蚀后, 在金相显 微镜下进行观察。
            试样 1 的金相照片可见明显焊接特征区域( 焊缝区
            和热影响区), 如图 3 所示。焊缝区内存在大量焊接
            缺陷和裂纹, 其显微组织形貌如图 4 所示, 焊缝区裂
            纹为沿柱状晶方向开裂的结晶裂纹。在热影响区也
            存在沿晶裂纹, 且在晶界处发现黄色物质, 如图 5 中
                                                                           图 7  试样 2 焊缝裂纹微观形貌

                                                                    Fi g  7 Micromor p holo gy ofweldcrackinsam p le2
                                                              1.3  能谱分析
                                                                   为了确定焊缝区及热影响区晶界分布的黄色物
                           图 3  试样 1 的金相照片
                                                               质的成分, 在扫描电镜下对其进行能谱( EDS ) 分析。

                    Fi g  3 Metallo g ra p hic p hoto g ra p hofsam p le1
                                                               对试样 1 的焊缝金属的不同区域进行 EDS 分析, 结
