Page 36 - 理化检验-物理分册2021年第二期
P. 36
苏国锦, 等: 超级 13Cr油管钢的显微组织与力学性能
中的热处理工艺为: 采用整管油淬( 960 ℃ , 30min ) 面、 外表面和壁厚中间的硬度。
+ 高温回火( 700 ℃ , 60min ) 的调质工艺, 确保性能
2 试验结果与分析
稳定; 采用连续式氮气保护光亮炉, 确保性能均匀;
矫直后采用高温退火工艺, 确保残余应力最小。 2.1 显微组织
从该超级 13Cr油管钢管体截取金相试样, 经 图1为超级 13Cr油管钢的显微组织形貌, 可见
打磨并抛 光, 苦 味 酸 浸 蚀 后, 采 用 光 学 显 微 镜, 依 其显微组织为回火马氏体 + 少量长条状 δ铁素体( δ-
据 GB / T13298-2015 《 金 属 显 微 组 织 检 验 方 法》 Fe ), 晶粒度等级为 9 级。由图 1b ) 可见马氏体主要
分析其显微组织; 依据 GB / T6394-2017 《 金属平 呈伸长的条状, 条与条之间呈现出小角度, 这种小角
均晶粒 度 测 定 方 法》 评 定 其 晶 粒 度。采 用 示 波 冲 度的晶界不易腐蚀, 因而该超级 13Cr油管钢具有较
击试验 机, 按 照 GB / T229-2007 《 金 属 材 料 夏 比 好的耐腐蚀性能。测得该超级13Cr油管钢的 δ铁素
摆锤冲击试验方法》 测试该超级 13Cr油管钢在不 体含量高达1.21% ( 面积分数), δ铁素体可导致冲击
同温度下的 冲 击 吸 收 能 量( 试 样 尺 寸 为 10 mm× 试样裂纹快速扩展, 使该超级 13Cr油管钢的冲击性
10mm×55mm 的 V 型缺口)。采用拉伸试验机, 能降低; 其晶粒等级较高, 晶粒较细, 具有更好的强化
按照 GB / T228.1-2010 《 金属材料 拉伸试验 第 1 作用, 有利于提高该超级13Cr油管钢的强度。
部分: 室温试验方法》 进行拉伸试验。采用洛氏显 2.2 冲击韧性
微硬度计, 依据 GB / T230.1-2018 《 金 属 材 料 洛 不同温度下, 该超级 13Cr 油管 钢 的 示 波 冲 击
氏硬度 试 验 第 1 部 分: 试 验 方 法》 测 试 管 体 内 表 力 - 位移曲线如图 2 所示。由图 2 可知, 在 100 ℃ 和

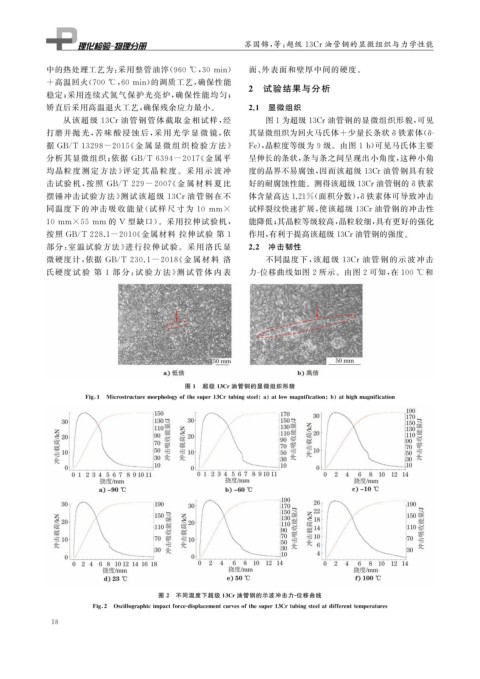

图 1 超级 13Cr油管钢的显微组织形貌
Fi g 1 Microstructuremor p holo gy ofthesu p er13Crtubin g steel a atlowma g nification b athi g hma g nification
图 2 不同温度下超级 13Cr油管钢的示波冲击力 - 位移曲线
Fi g 2 Oscillo g ra p hicim p actforce-dis p lacementcurvesofthesu p er13Crtubin g steelatdifferenttem p eratures
1 8
