Page 38 - 理化检验-物理分册2021年第二期

苏国锦, 等: 超级 13Cr油管钢的显微组织与力学性能

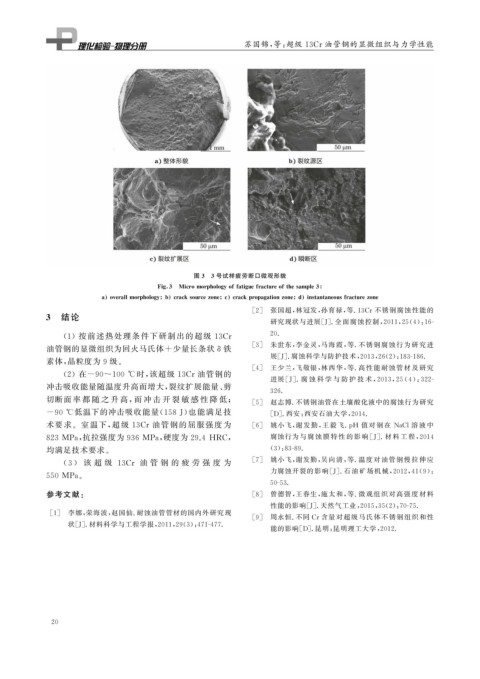

图 3 3 号试样疲劳断口微观形貌

Fi g 3 Micromor p holo gy offati g uefractureofthesam p le3

a overallmor p holo gy b cracksourcezone c crackp ro p a g ationzone d instantaneousfracturezone
[ 2 ] 张国超, 林冠发, 孙育禄, 等 .13Cr不锈钢腐蚀性能的
3 结论
研究现状与进展[ J ] . 全面腐蚀控制, 2011 , 25 ( 4 ): 16-

20.
( 1 )按前述热处理条件下研制出的超级 13Cr
[ 3 ] 朱世东, 李金灵, 马海霞, 等 . 不锈钢腐蚀行为 研 究 进
油管钢的显微组织为回火马氏体 + 少量长条状 δ铁
展[ J ] . 腐蚀科学与防护技术, 2013 , 26 ( 2 ): 183-186.
素体, 晶粒度为 9 级。
[ 4 ] 王少兰, 飞敬银, 林西华, 等 . 高性能耐蚀管材 及 研 究

( 2 )在 -90~100 ℃ 时, 该超级 13Cr油管钢的
进展 [ J ] . 腐 蚀 科 学 与 防 护 技 术, 2013 , 25 ( 4 ): 322-
冲击吸收能量随温度升高而增大, 裂纹扩展能量、 剪
326.
切断面 率 都 随 之 升 高, 而 冲 击 开 裂 敏 感 性 降 低; [ 5 ] 赵志博 . 不锈钢油管在土壤酸化液中的腐蚀行为研究

-90 ℃ 低温下的冲击吸收能量( 158J ) 也能满足技 [ D ] . 西安: 西安石油大学, 2014.

术要求。室温下, 超级 13Cr 油管钢的屈服强度为 [ 6 ] 姚小飞, 谢 发 勤, 王 毅 飞 . p H 值 对 钢 在 NaCl溶 液 中

823MPa , 抗拉强度为 936MPa , 硬度为 29.4HRC , 腐蚀行为 与 腐 蚀 膜 特 性 的 影 响 [ J ] . 材 料 工 程, 2014
均满足技术要求。 ( 3 ): 83-89.
( 3 ) 该 超 级 13Cr 油 管 钢 的 疲 劳 强 度 为 [ 7 ] 姚小飞, 谢发勤, 吴向清, 等 . 温度对油管钢慢 拉 伸 应

力腐蚀开裂的影响[ J ] . 石油矿场机械, 2012 , 41 ( 9 ):

550MPa 。
50-53.
参考文献: [ 8 ] 曾德智, 王春生, 施太和, 等 . 微观组织对高强 度 材 料
性能的影响[ J ] . 天然气工业, 2015 , 35 ( 2 ): 70-75.
[ 1 ] 李娜, 荣海波, 赵国仙 . 耐蚀油管管材的国内外研究现
[ 9 ] 周永恒 . 不同 Cr含量对超级马氏体不锈钢组织和性
状[ J ] . 材料科学与工程学报, 2011 , 29 ( 3 ): 471-477.
能的影响[ D ] . 昆明: 昆明理工大学, 2012.

2 0
