Page 33 - 理化检验-物理分册2021年第二期

胡 战, 等: 低成本船用 EH36 高强钢板的研制及其性能

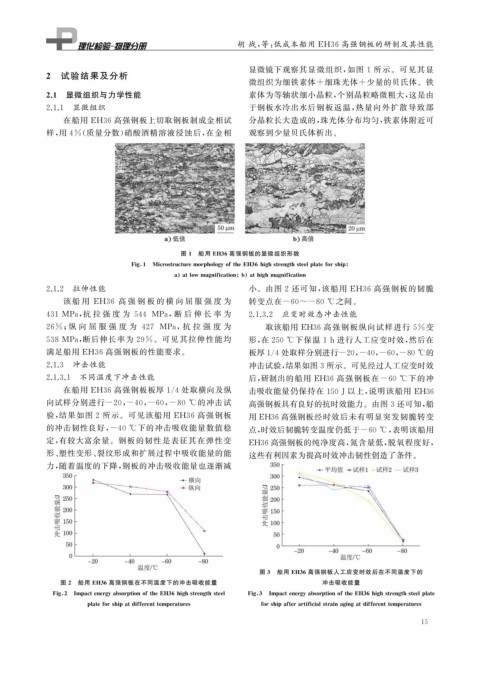

显微镜下观察其显微组织, 如图 1 所示。可见其显
2 试验结果及分析
微组织为细铁素体 + 细珠光体 + 少量的贝氏体。铁
2.1 显微组织与力学性能 素体为等轴状细小晶粒, 个别晶粒略微粗大, 这是由
2.1.1 显微组织 于钢板水冷出水后钢板返温, 热量向外扩散导致部
在船用 EH36 高强钢板上切取钢板制成金相试 分晶粒长大造成的, 珠光体分布均匀, 铁素体附近可
样, 用 4% ( 质量分数) 硝酸酒精溶液浸蚀后, 在金相 观察到少量贝氏体析出。

图 1 船用 EH36 高强钢板的显微组织形貌

Fi g 1 Microstructuremor p holo gy oftheEH36hi g hstren g thsteel p lateforshi p

a atlowma g nification b athi g hma g nification
2.1.2 拉伸性能 小。由图 2 还可知, 该船用 EH36 高强钢板的韧脆
该船 用 EH36 高 强 钢 板 的 横 向 屈 服 强 度 为 转变点在 -60~-80 ℃ 之间。

431MPa , 抗 拉 强 度 为 544 MPa , 断 后 伸 长 率 为 2.1.3.2 应变时效态冲击性能

26% ; 纵 向 屈 服 强 度 为 427 MPa , 抗 拉 强 度 为 取该船用 EH36 高强钢板纵向试样进行 5% 变

538MPa , 断后伸长率为 29% 。可见其拉伸性能均 形, 在 250 ℃ 下保温 1h 进行人工应变时效, 然后在

满足船用 EH36 高强钢板的性能要求。 板厚1 / 4处取样分别进行-20 , -40 , -60 , -80℃的
2.1.3 冲击性能 冲击试验, 结果如图3所示。可见经过人工应变时效
2.1.3.1 不同温度下冲击性能 后, 研制出的船用 EH36 高强钢板在 -60 ℃ 下的冲

在船用 EH36 高强钢板板厚 1 / 4 处取横向及纵 击吸收能量仍保持在 150J以上, 说明该船用 EH36

向试样分别进行 -20 , -40 , -60 , -80 ℃ 的冲击试 高强钢板具有良好的抗时效能力。由图3还可知, 船
验, 结果如图 2 所示。可见该船用 EH36 高强钢板 用 EH36高强钢板经时效后未有明显突发韧脆转变
的冲击韧性良好, -40 ℃ 下的冲击吸收能量数值稳 点, 时效后韧脆转变温度仍低于 -60 ℃ , 表明该船用

定, 有较大富余量。钢板的韧性是表征其在弹性变
EH36高强钢板的纯净度高, 氮含量低, 脱氧程度好,
形、 塑性变形、 裂纹形成和扩展过程中吸收能量的能 这些有利因素为提高时效冲击韧性创造了条件。
力, 随着温度的下降, 钢板的冲击吸收能量也逐渐减

图 3 船用 EH36 高强钢板人工应变时效后在不同温度下的
图 2 船用 EH36 高强钢板在不同温度下的冲击吸收能量 冲击吸收能量

Fi g 2 Im p actener gy absor p tionoftheEH36hi g hstren g thsteel Fi g 3 Im p actener gy absor p tionoftheEH36hi g hstren g thsteel p late

p lateforshi patdifferenttem p eratures forshi pafterartificialstraina g in g atdifferenttem p eratures
1 5
