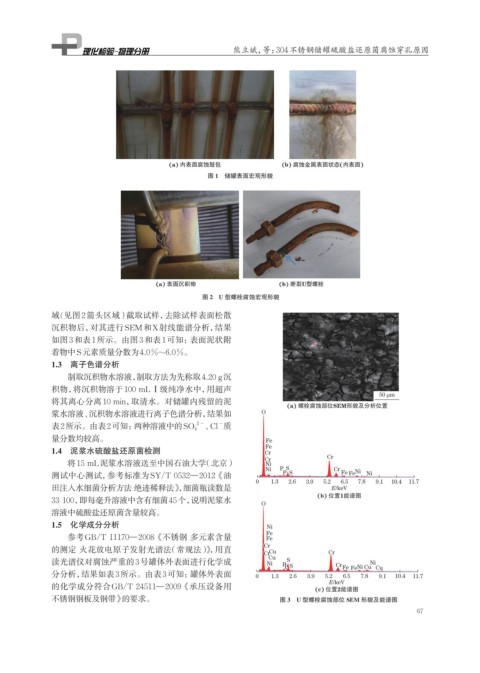

Page 79 - 理化检验-物理分册2025年第五期
P. 79
熊立斌，等：304不锈钢储罐硫酸盐还原菌腐蚀穿孔原因
(a) 内表面腐蚀鼓包 (b) 腐蚀金属表面状态(内表面)
图 1 储罐表面宏观形貌
(a) 表面沉积物 (b) 断裂U型螺栓
图 2 U 型螺栓腐蚀宏观形貌
域(见图2箭头区域）截取试样，去除试样表面松散
沉积物后，对其进行SEM和X射线能谱分析，结果
如图3和表1所示。由图3和表1可知：表面泥状附
着物中S元素质量分数为4.0%~6.0%。
1.3 离子色谱分析
制取沉积物水溶液，制取方法为先称取4.20 g沉
积物，将沉积物溶于100 mLⅠ级纯净水中，用超声
将其离心分离10 min，取清水。对储罐内残留的泥
浆水溶液、沉积物水溶液进行离子色谱分析，结果如
表2所示。由表2可知：两种溶液中的SO 4 、Cl 质
−
2−
量分数均较高。
1.4 泥浆水硫酸盐还原菌检测
将15 mL泥浆水溶液送至中国石油大学（北京）
测试中心测试，参考标准为SY/T 0532—2012《油
田注入水细菌分析方法 绝迹稀释法》，细菌瓶读数是
33 100，即每毫升溶液中含有细菌45个，说明泥浆水
溶液中硫酸盐还原菌含量较高。
1.5 化学成分分析
参考GB/T 11170—2008《不锈钢 多元素含量
的测定 火花放电原子发射光谱法（常规法）》，用直
读光谱仪对腐蚀严重的3号罐体外表面进行化学成
分分析，结果如表3所示。由表3可知：罐体外表面
的化学成分符合GB/T 24511—2009《承压设备用
不锈钢钢板及钢带》的要求。 图 3 U 型螺栓腐蚀部位 SEM 形貌及能谱图
67
