Page 80 - 理化检验-物理分册2025年第五期

熊立斌，等：304不锈钢储罐硫酸盐还原菌腐蚀穿孔原因

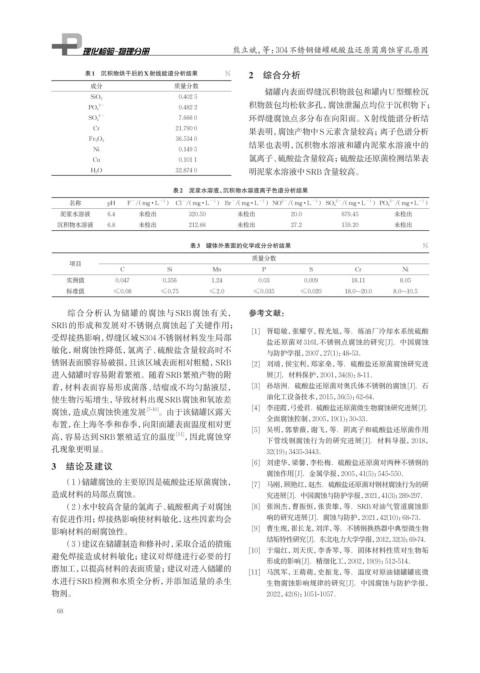

表1 沉积物烘干后的X射线能谱分析结果 % 2 综合分析
成分 质量分数
储罐内表面焊缝沉积物鼓包和罐内U型螺栓沉
0.402 5
SiO 2
3− 积物鼓包均松软多孔，腐蚀泄漏点均位于沉积物下；
PO 4 0.482 2
2− 7.666 0 环焊缝腐蚀点多分布在向阳面。X射线能谱分析结
SO 4
Cr 21.790 0
果表明，腐蚀产物中S元素含量较高；离子色谱分析
36.534 0
Fe 2 O 3
结果也表明，沉积物水溶液和罐内泥浆水溶液中的
Ni 0.149 5
氯离子、硫酸盐含量较高；硫酸盐还原菌检测结果表
Cu 0.101 1
H 2 O 32.874 0 明泥浆水溶液中SRB含量较高。
表2 泥浆水溶液、沉积物水溶液离子色谱分析结果
−
−
−
名称 pH F /（mg·L −1 ） Cl /（mg·L −1 ） Br /（mg·L −1 ） NO 3− /（mg· L −1 ） SO 4 2− /（mg· L −1 ） PO 4 /（mg· L ）
3−
−1
泥浆水溶液 6.4 未检出 320.50 未检出 20.0 679.45 未检出
沉积物水溶液 6.8 未检出 212.66 未检出 27.2 159.20 未检出
表3 罐体外表面的化学成分分析结果 %
质量分数
项目
C Si Mn P S Cr Ni
实测值 0.047 0.356 1.24 0.03 0.009 18.11 8.05
标准值 ≤0.08 ≤0.75 ≤2.0 ≤0.035 ≤0.020 18.0~20.0 8.0~10.5

综合分析认为储罐的腐蚀与SRB腐蚀有关， 参考文献：
SRB的形成和发展对不锈钢点腐蚀起了关键作用；
[1] 胥聪敏，张耀亨，程光旭，等．炼油厂冷却水系统硫酸
受焊接热影响，焊缝区域S304不锈钢材料发生局部
盐还原菌对316L不锈钢点腐蚀的研究[J]．中国腐蚀
敏化，耐腐蚀性降低，氯离子、硫酸盐含量较高时不 与防护学报，2007，27(1)：48-53．
锈钢表面膜容易破损，且该区域表面相对粗糙，SRB [2] 刘靖，侯宝利，郑家燊，等．硫酸盐还原菌腐蚀研究进
进入储罐时容易附着繁殖。随着SRB繁殖产物的附 展[J]．材料保护，2001，34(8)：8-11．
着，材料表面容易形成菌落、结瘤或不均匀黏液层， [3] 孙培洲．硫酸盐还原菌对奥氏体不锈钢的腐蚀[J]．石
使生物污垢增生，导致材料出现SRB腐蚀和氧浓差 油化工设备技术，2015，36(5)：62-64．

腐蚀，造成点腐蚀快速发展 [7-10] 。由于该储罐区露天 [4] 李迎霞，弓爱君．硫酸盐还原菌微生物腐蚀研究进展[J]．
全面腐蚀控制，2005，19(1)：30-33．
布置，在上海冬季和春季，向阳面罐表面温度相对更
[5] 吴明，郭紫薇，谢飞，等．阴离子和硫酸盐还原菌作用
高，容易达到SRB繁殖适宜的温度 [11] ，因此腐蚀穿
下管线钢腐蚀行为的研究进展[J]．材料导报，2018，
孔现象更明显。 32(19)：3435-3443．
3 结论及建议 [6] 刘建华，梁馨，李松梅．硫酸盐还原菌对两种不锈钢的
腐蚀作用[J]．金属学报，2005，41(5)：545-550．
（1）储罐腐蚀的主要原因是硫酸盐还原菌腐蚀， [7] 马刚，顾艳红，赵杰．硫酸盐还原菌对钢材腐蚀行为的研
造成材料的局部点腐蚀。 究进展[J]．中国腐蚀与防护学报，2021，41(3)：289-297．
（2）水中较高含量的氯离子、硫酸根离子对腐蚀 [8] 张润杰，曹振恒，张贵雄，等．SRB对油气管道腐蚀影
有促进作用；焊接热影响使材料敏化，这些因素均会 响的研究进展[J]．腐蚀与防护，2021，42(10)：68-73．
影响材料的耐腐蚀性。 [9] 曹生现，崔长龙，刘洋，等．不锈钢换热器中典型微生物
结垢特性研究[J]．东北电力大学学报，2012，32(3)：69-74．
（3）建议在储罐制造和修补时，采取合适的措施
[10] 于瑞红，刘天庆，李香琴，等．固体材料性质对生物垢
避免焊接造成材料敏化；建议对焊缝进行必要的打
形成的影响[J]．精细化工，2002，19(9)：512-514．
磨加工，以提高材料的表面质量；建议对进入储罐的 [11] 马凯军，王萌萌，史振龙，等．温度对原油储罐罐底微
水进行SRB检测和水质全分析，并添加适量的杀生 生物腐蚀影响规律的研究[J]．中国腐蚀与防护学报，
物剂。 2022，42(6)：1051-1057．

68
