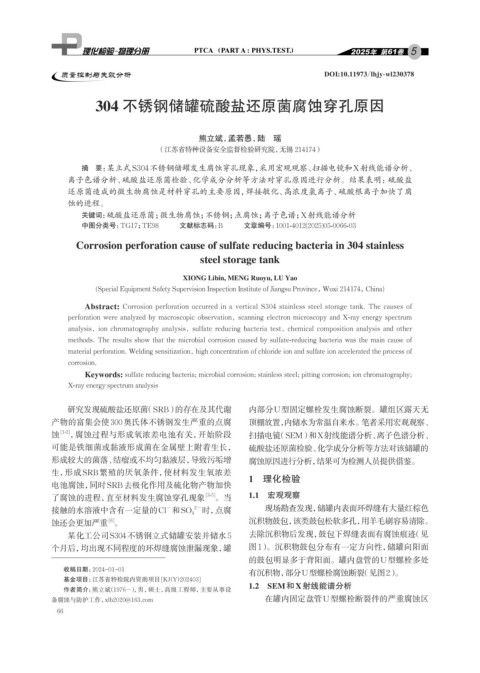

Page 78 - 理化检验-物理分册2025年第五期

5

质量控制与失效分析 DOI:10.11973/lhjy-wl230378

304 不锈钢储罐硫酸盐还原菌腐蚀穿孔原因

熊立斌，孟若愚，陆 瑶
（江苏省特种设备安全监督检验研究院，无锡 214174）

摘 要：某立式S304不锈钢储罐发生腐蚀穿孔现象，采用宏观观察、扫描电镜和X射线能谱分析、
离子色谱分析、硫酸盐还原菌检验、化学成分分析等方法对穿孔原因进行分析。结果表明：硫酸盐
还原菌造成的微生物腐蚀是材料穿孔的主要原因，焊接敏化、高浓度氯离子、硫酸根离子加快了腐
蚀的进程。
关键词： 硫酸盐还原菌；微生物腐蚀；不锈钢；点腐蚀；离子色谱；X射线能谱分析
中图分类号：TG17；TE98 文献标志码：B 文章编号：1001-4012(2025)05-0066-03
Corrosion perforation cause of sulfate reducing bacteria in 304 stainless
steel storage tank

XIONG Libin, MENG Ruoyu, LU Yao
(Special Equipment Safety Supervision Inspection Institute of Jiangsu Province， Wuxi 214174， China)
Abstract: Corrosion perforation occurred in a vertical S304 stainless steel storage tank. The causes of
perforation were analyzed by macroscopic observation, scanning electron microscopy and X-ray energy spectrum
analysis, ion chromatography analysis, sulfate reducing bacteria test, chemical composition analysis and other
methods. The results show that the microbial corrosion caused by sulfate-reducing bacteria was the main cause of
material perforation. Welding sensitization, high concentration of chloride ion and sulfate ion accelerated the process of

corrosion.
Keywords: sulfate reducing bacteria; microbial corrosion; stainless steel; pitting corrosion; ion chromatography;
X-ray energy spectrum analysis

研究发现硫酸盐还原菌（SRB）的存在及其代谢 内部分U型固定螺栓发生腐蚀断裂。罐组区露天无
产物的富集会使300奥氏体不锈钢发生严重的点腐 顶棚放置，内储水为常温自来水。笔者采用宏观观察、
蚀 [1-2] ，腐蚀过程与形成氧浓差电池有关，开始阶段 扫描电镜（SEM）和X射线能谱分析、离子色谱分析、
可能是铁细菌或黏液形成菌在金属壁上附着生长， 硫酸盐还原菌检验、化学成分分析等方法对该储罐的
形成较大的菌落、结瘤或不均匀黏液层，导致污垢增 腐蚀原因进行分析，结果可为检测人员提供借鉴。
生，形成SRB繁殖的厌氧条件，使材料发生氧浓差
1 理化检验
电池腐蚀，同时SRB去极化作用及硫化物产物加快
了腐蚀的进程，直至材料发生腐蚀穿孔现象 [3-5] 。当 1.1 宏观观察
−
2−
接触的水溶液中含有一定量的Cl 和SO 4 时，点腐 现场勘查发现，储罐内表面环焊缝有大量红棕色
[6]
蚀还会更加严重 。 沉积物鼓包，该类鼓包松软多孔，用羊毛刷容易清除。
某化工公司S304不锈钢立式储罐安装并储水5 去除沉积物后发现，鼓包下焊缝表面有腐蚀痕迹（见
个月后，均出现不同程度的环焊缝腐蚀泄漏现象，罐 图1）。沉积物鼓包分布有一定方向性，储罐向阳面
的鼓包明显多于背阳面。罐内盘管的U型螺栓多处
收稿日期：2024-01-01
有沉积物，部分U型螺栓腐蚀断裂（见图2）。
基金项目：江苏省特检院内资助项目[KJ（Y）202403]
作者简介：熊立斌（1976-），男，硕士，高级工程师，主要从事设 1.2 SEM和X射线能谱分析
备腐蚀与防护工作，xlb2020@163.com 在罐内固定盘管U型螺栓断裂件的严重腐蚀区
66
