Page 67 - 理化检验-物理分册2025年第五期
P. 67
韩大明，等：换热器筒体法兰焊缝开裂原因

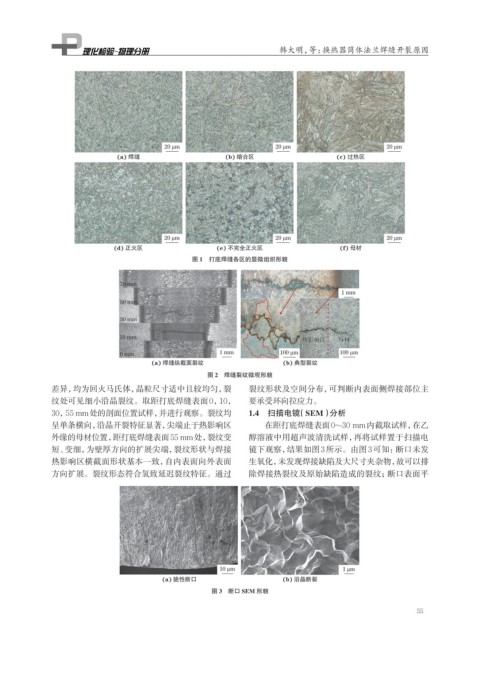

图 1 打底焊缝各区的显微组织形貌
图 2 焊缝裂纹微观形貌
差异，均为回火马氏体，晶粒尺寸适中且较均匀，裂 裂纹形状及空间分布，可判断内表面侧焊接部位主
纹处可见细小沿晶裂纹。取距打底焊缝表面0，10， 要承受环向拉应力。
30，55 mm处的剖面位置试样，并进行观察。裂纹均 1.4 扫描电镜（SEM）分析
呈单条横向，沿晶开裂特征显著，尖端止于热影响区 在距打底焊缝表面0~30 mm内截取试样，在乙
外缘的母材位置，距打底焊缝表面55 mm处，裂纹变 醇溶液中用超声波清洗试样，再将试样置于扫描电
短、变细，为壁厚方向的扩展尖端，裂纹形状与焊接 镜下观察，结果如图3所示。由图3可知：断口未发
热影响区横截面形状基本一致，自内表面向外表面 生氧化，未发现焊接缺陷及大尺寸夹杂物，故可以排
方向扩展。裂纹形态符合氢致延迟裂纹特征。通过 除焊接热裂纹及原始缺陷造成的裂纹；断口表面平
图 3 断口 SEM 形貌
55
