Page 71 - 理化检验-物理分册2025年第五期

李景瑞，等：Q355B铁塔角钢断裂原因

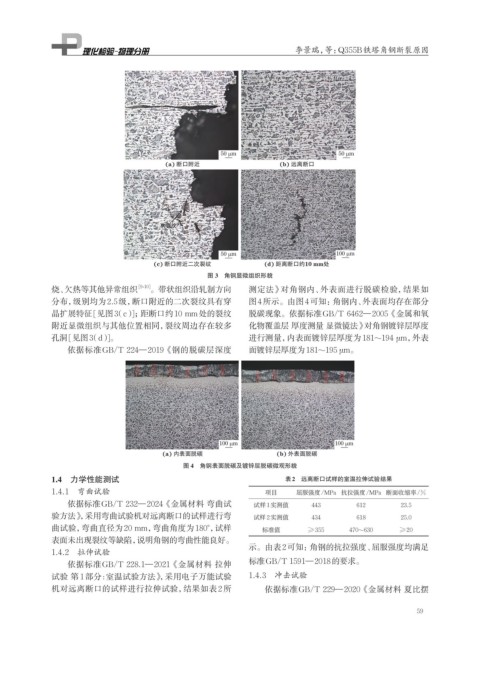

图 3 角钢显微组织形貌
烧、欠热等其他异常组织 [9-10] 。带状组织沿轧制方向 测定法》对角钢内、外表面进行脱碳检验，结果如
分布，级别均为2.5级，断口附近的二次裂纹具有穿 图4所示。由图4可知：角钢内、外表面均存在部分
晶扩展特征[见图3（c）；距断口约10 mm处的裂纹 脱碳现象。依据标准GB/T 6462—2005《金属和氧
]
附近显微组织与其他位置相同，裂纹周边存在较多 化物覆盖层 厚度测量 显微镜法》对角钢镀锌层厚度
孔洞[见图3（d）。 进行测量，内表面镀锌层厚度为181~194 μm，外表
]
依据标准GB/T 224—2019《钢的脱碳层深度 面镀锌层厚度为181~195 μm。

图 4 角钢表面脱碳及镀锌层脱碳微观形貌
1.4 力学性能测试 表2 远离断口试样的室温拉伸试验结果
1.4.1 弯曲试验 项目 屈服强度/MPa 抗拉强度/MPa 断面收缩率/%
依据标准GB/T 232—2024《金属材料 弯曲试 试样1实测值 443 612 23.5
验方法》，采用弯曲试验机对远离断口的试样进行弯 试样2实测值 434 618 25.0
曲试验，弯曲直径为20 mm，弯曲角度为180°，试样 标准值 ≥355 470~630 ≥20
表面未出现裂纹等缺陷，说明角钢的弯曲性能良好。
示。由表2可知：角钢的抗拉强度、屈服强度均满足
1.4.2 拉伸试验
依据标准GB/T 228.1—2021《金属材料 拉伸 标准GB/T 1591—2018的要求。
试验 第1部分:室温试验方法》，采用电子万能试验 1.4.3 冲击试验
机对远离断口的试样进行拉伸试验，结果如表2所 依据标准GB/T 229—2020《金属材料 夏比摆

59
