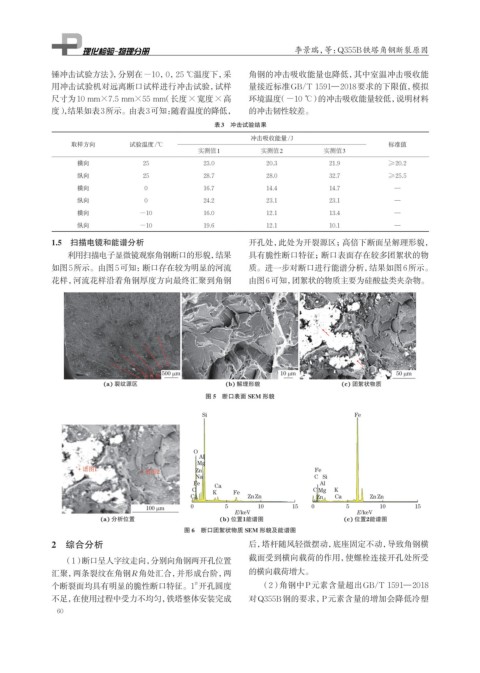

李景瑞,等:Q355B铁塔角钢断裂原因
锤冲击试验方法》,分别在-10,0,25 ℃温度下,采 角钢的冲击吸收能量也降低,其中室温冲击吸收能
用冲击试验机对远离断口试样进行冲击试验,试样 量接近标准GB/T 1591—2018要求的下限值,模拟
尺寸为10 mm×7.5 mm×55 mm(长度×宽度×高 环境温度(-10 ℃)的冲击吸收能量较低,说明材料
度),结果如表3所示。由表3可知:随着温度的降低, 的冲击韧性较差。
表3 冲击试验结果
冲击吸收能量/J
取样方向 试验温度/℃ 标准值
实测值1 实测值2 实测值3
横向 25 23.0 20.3 21.9 ≥20.2
纵向 25 28.7 28.0 32.7 ≥25.5
横向 0 16.7 14.4 14.7 —
纵向 0 24.2 23.1 23.1 —
横向 -10 16.0 12.1 13.4 —
纵向 -10 19.6 12.1 10.1 —
1.5 扫描电镜和能谱分析 开孔处,此处为开裂源区;高倍下断面呈解理形貌,
利用扫描电子显微镜观察角钢断口的形貌,结果 具有脆性断口特征;断口表面存在较多团絮状的物
如图5所示。由图5可知:断口存在较为明显的河流 质。进一步对断口进行能谱分析,结果如图6所示。
花样,河流花样沿着角钢厚度方向最终汇聚到角钢 由图6可知,团絮状的物质主要为硅酸盐类夹杂物。
图 5 断口表面 SEM 形貌
图 6 断口团絮状物质 SEM 形貌及能谱图
2 综合分析 后,塔杆随风轻微摆动,底座固定不动,导致角钢横
(1)断口呈人字纹走向,分别向角钢两开孔位置 截面受到横向载荷的作用,使螺栓连接开孔处所受
汇聚,两条裂纹在角钢R角处汇合,并形成台阶,两 的横向载荷增大。
个断裂面均具有明显的脆性断口特征。1 开孔圆度 (2)角钢中P元素含量超出GB/T 1591—2018
#
不足,在使用过程中受力不均匀,铁塔整体安装完成 对Q355B钢的要求,P元素含量的增加会降低冷塑
