Page 63 - 理化检验-物理分册2025年第五期
P. 63
胡文新，等：海洋环境下钢丝绳断裂原因

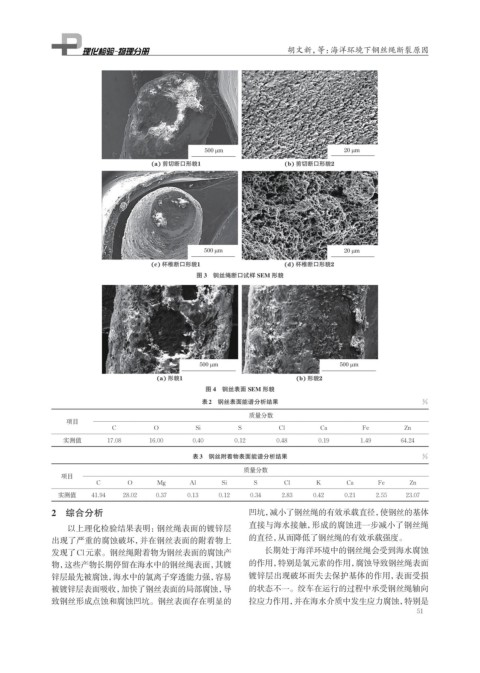

图 3 钢丝绳断口试样 SEM 形貌
图 4 钢丝表面 SEM 形貌
表2 钢丝表面能谱分析结果 %
质量分数
项目
C O Si S Cl Ca Fe Zn
实测值 17.08 16.00 0.40 0.12 0.48 0.19 1.49 64.24
表3 钢丝附着物表面能谱分析结果 %
质量分数
项目
C O Mg Al Si S Cl K Ca Fe Zn
实测值 41.94 28.02 0.37 0.13 0.12 0.34 2.83 0.42 0.21 2.55 23.07
2 综合分析 凹坑，减小了钢丝绳的有效承载直径，使钢丝的基体
以上理化检验结果表明：钢丝绳表面的镀锌层 直接与海水接触，形成的腐蚀进一步减小了钢丝绳
出现了严重的腐蚀破坏，并在钢丝表面的附着物上 的直径，从而降低了钢丝绳的有效承载强度。
发现了Cl元素。钢丝绳附着物为钢丝表面的腐蚀产 长期处于海洋环境中的钢丝绳会受到海水腐蚀
物，这些产物长期停留在海水中的钢丝绳表面，其镀 的作用，特别是氯元素的作用，腐蚀导致钢丝绳表面
锌层最先被腐蚀，海水中的氯离子穿透能力强，容易 镀锌层出现破坏而失去保护基体的作用，表面受损
被镀锌层表面吸收，加快了钢丝表面的局部腐蚀，导 的状态不一。绞车在运行的过程中承受钢丝绳轴向
致钢丝形成点蚀和腐蚀凹坑。钢丝表面存在明显的 拉应力作用，并在海水介质中发生应力腐蚀，特别是
51
